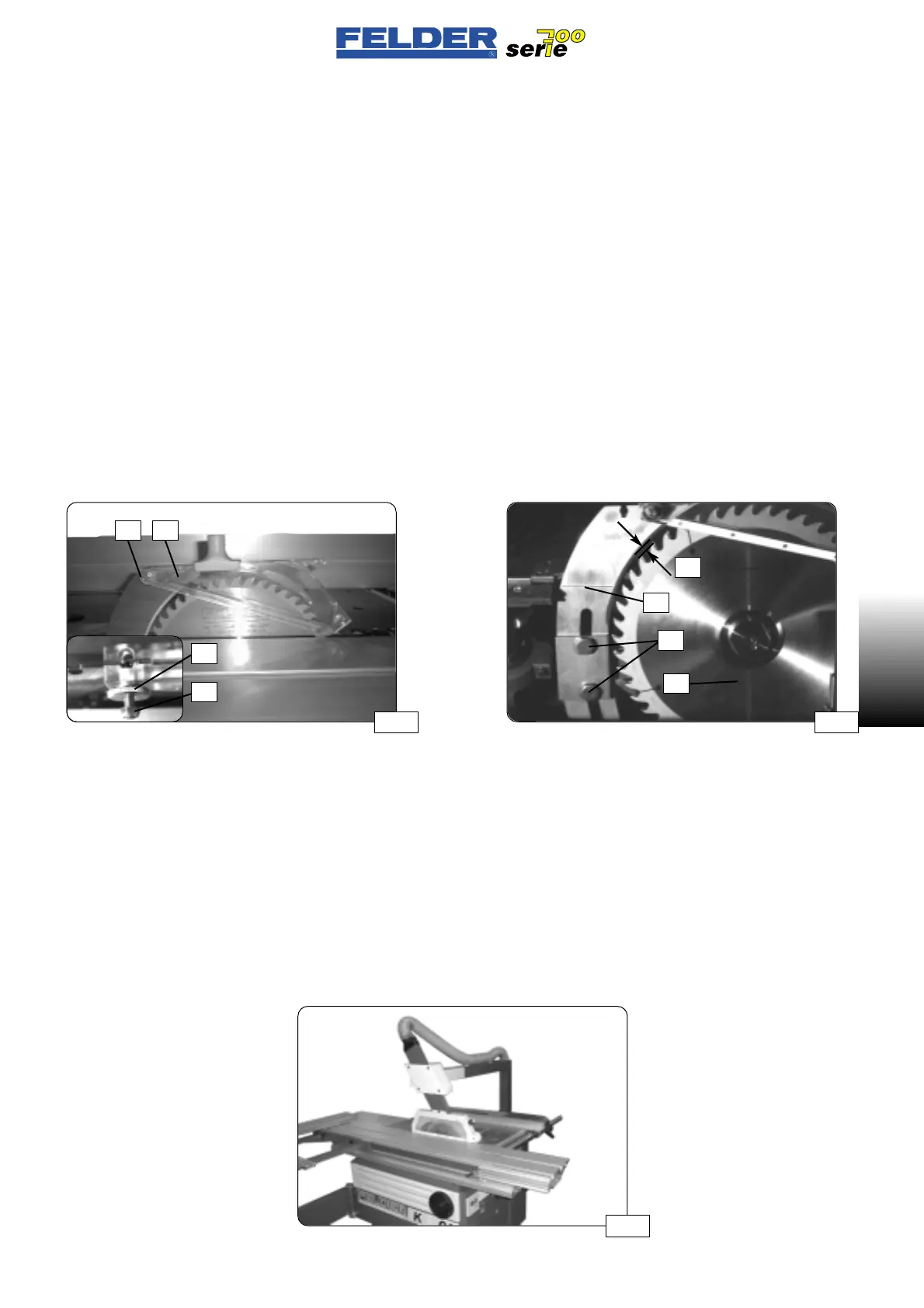

• Splitter
See fig. 02
The supplied splitter is suitable for
tablesaw blades with a diameter of up
to 315 mm. The splitter must be adju-
sted to the thickness of the tablesaw
blade.
Setting:
At the maximum cutting height of the
tablesaw blade used, the marking M
must be aligned with the edge of the
sliding table.
The spacing X must be between 3 and
8 mm at all positions of the tablesaw
blade.
If necessary, open the screws S and
correct.
(minimum tightening torque: 25 Nm)
• Overhead saw guard
See fig. 03
The tablesaw unit can be optionally
vacuumed with the overhead saw
guard instead of the sawblade hood.
The exact operating and assembly
instructions are included.
See the FELDER accessory catalog.
• Cuneo divisore
Vedere fig. 02
Il cuneo divisore fornito è adatto per
diametri di lama sega fino a 315 mm.
Il cuneo divisore dev’essere adattato
allo spessore della lama della sega.
Regolazione:
Il segno M deve coincidere con il
bordo della tavola scorrevole, con
altezza massima di taglio e a seconda
della lama utilizzata.
La distanza X in ogni punto della
lama della sega circolare dev’essere
tra 3 e 8 mm.
Eventualmente correggere dopo aver
aperto le viti S.
(Coppia minima di serraggio 25Nm)
• Protezione superiore della sega cir-
colare
Vedere fig. 03
Invece della cappa della sega circola-
re, questa può avere come opzione
una protezione superiore.
Il manuale di istruzioni e montaggio
dettagliato viene fornito con il disposi-
tivo di protezione.
Vedere catalogo accessori FELDER
• Spaltkeil
Siehe Abb. 02
Der mitgelieferte Spaltkeil eignet sich
für Sägeblattdurchmesser bis 315 mm.
Der Spaltkeil muß der Sägeblattstärke
angepaßt sein.
Einstellung:
Die Markierung M muß bei maximaler
Schnitthöhe, abhängig vom verwende-
ten Sägeblatt, mit der Schiebetisch-
kante übereinstimmen.
Der Abstand X muß an jeder Stelle
des Kreissägeblattes zwischen 3 und
8 mm liegen.
Gegebenenfalls nach öffnen der
Schrauben S korrigieren.
(Mindestanzugsmoment 25 Nm)
• Kreissägeoberschutz
Siehe Abb. 03
Anstatt mit der Kreissägehaube kann
die Kreissägeeinheit optional mit dem
Kreissägeoberschutz abgesaugt wer-
den.
Die genaue Bedienungs- und Aufbau-
anleitung wird mit der Schutzeinrich-
tung mitgeliefert.
Abb 02
K01
Abb 01
B
R
A1 A2
H
Abb 03
- 5 -
K01 V1/99 S1
S
M
X
