K01-4)
Wartung und Service
Alle Wartungs-, Instandhaltungs- und
Einstellarbeiten dürfen an der Maschi-
ne nur bei ausgeschaltenem Haupt-
schalter durchgeführt werden.
Die Nichtdurchführung der angeführ-
ten Wartungsarbeiten führt zum
Garantieverlust !
K01-4.1)
Reinigen / Schmieren
Siehe Abb. 23 / 23A
Es empfiehlt sich die Maschine selbst,
insbesondere die Tisch- und Führungs-
flächen täglich von Staub und Spänen
zu reinigen.
Die richtigen Reinigungs- und Pflege-
mittel sind als Zubehör erhältlich.
• Höhenspindel H
Schwenkspindel S
Alte Fettrückstände entfernen und
Spindel mit Maschinenfett neu
abschmieren.
Kreissäge ganz nach oben und
unten drehen bzw. von 0° auf 45°
schwenken.
Intervall:
Alle 40 Betriebsstunden, mindestens
1x monatlich bzw bei Schwergän-
gigkeit
• Schwenkplatte P
Alte Fettrückstände entfernen und
Schwenkführung P mit Maschinenfett
neu abschmieren.
Intervall:
Alle 40 Betriebsstunden, mindestens
1x monatlich bzw bei Schwergän-
gigkeit
K01-4)
Maintenance and upkeep
All maintenance, upkeep and adjust-
ment measures may only be perfor-
med with the main switch of the
machine turned off.
Failure to perform the prescribed
maintenance will invalidate the war-
ranty !
K01-4.1)
Cleaning / lubrication
See fig. 23 / 23A
We recommend cleaning the machine
of dust and chips daily, especially the
table and guide surfaces.
The required cleaning and care pro-
ducts are available as accessories.
• Height spindle H
Swivel spindle S
Remove old grease residue and
lubricate the spindle with fresh
machine grease.
Move the tablesaw up and down
and swivel from 0° to 45°.
Interval:
Every 40 operating hours, at least
once a month or in the event of slug-
gish action.
• Swivel plate P
Remove old grease residue and
lubricate the swivel guide P with
fresh machine grease.
Interval:
Every 40 operating hours, at least
once a month or in the event of slug-
gish action.
K01-4)
Manutenzione e Assistenza
Tutte le operazioni di manutenzione e
regolazione della macchina possono
solo essere effettuate con interruttore
principale disinserito.
La non esecuzione delle operazioni di
manutenzione riportate comporterà la
scadenza della garanzia !
K01-4.1)
Pulizia / Lubrificazione
Vedere figg. 23 / 23A
Si raccomanda di pulire ogni giorno
la macchina togliendo polvere e tru-
cioli, specialmente sulle superfici della
tavola e delle guide.
I corretti prodotti detergenti e per la
manutenzione sono disponibili tra gli
accessori.
• Vite regolazione altezza H
Albero orientabile S
Rimuovere i vecchi residui di grasso
e lubrificare nuovamente il mandri-
no con grasso per macchine.
Ruotare la sega circolare completa-
mente in alto e in basso e/o orien-
tarla da 0° a 45°.
Intervallo:
Ogni 40 ore di funzionamento,
almeno 1x mese e/o in caso di
accesso difficoltoso
• Piastra orientabile P
Rimuovere i vecchi residui di grasso
e lubrificare nuovamente la guida
orientabile P con grasso per
macchine.
Intervallo:
Ogni 40 ore di funzionamento,
almeno 1x mese e/o in caso di
accesso difficoltoso
- 13 -
K01 V1/99 S1
K01

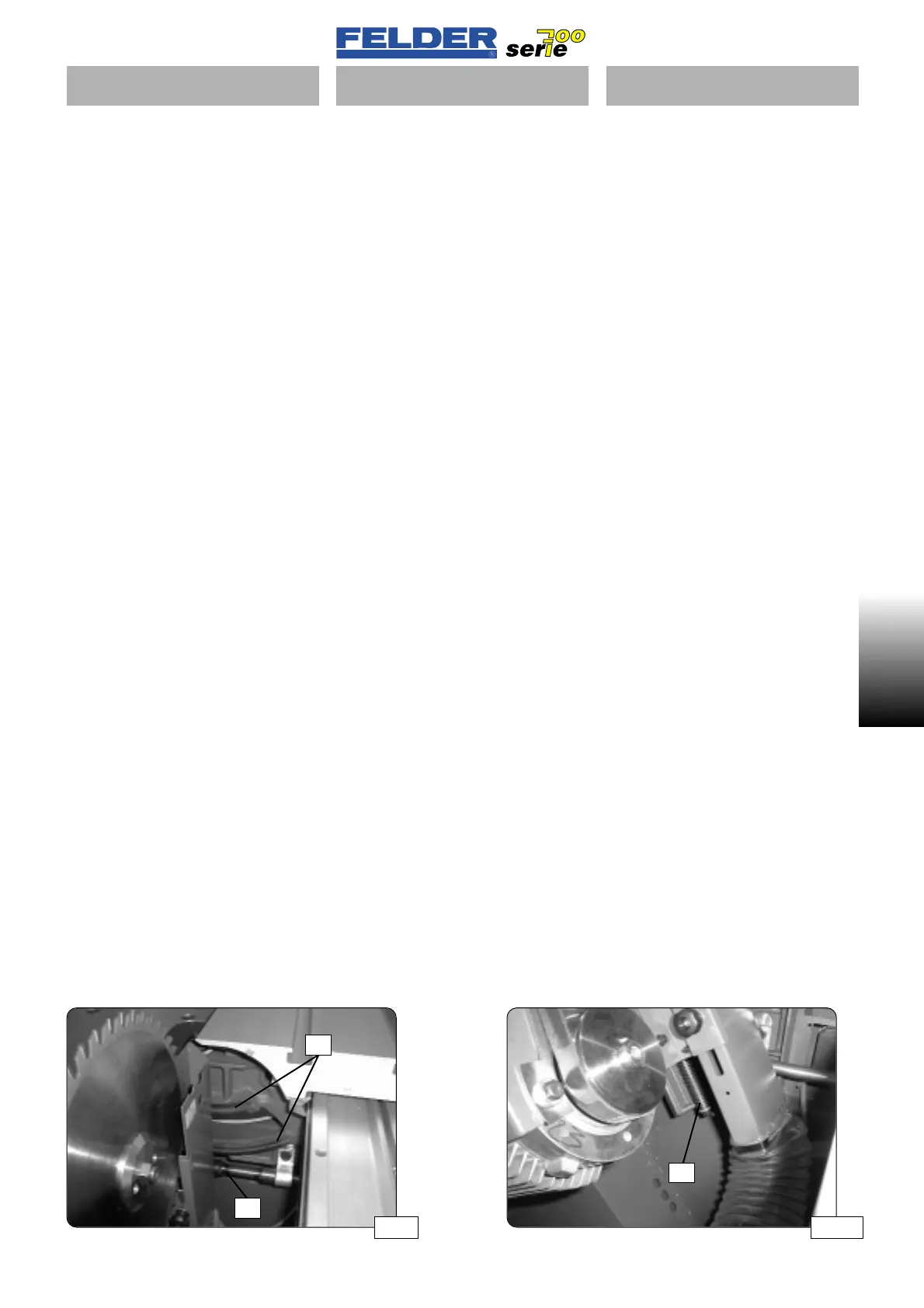

Abb 23
P
S
Abb 23A
H
