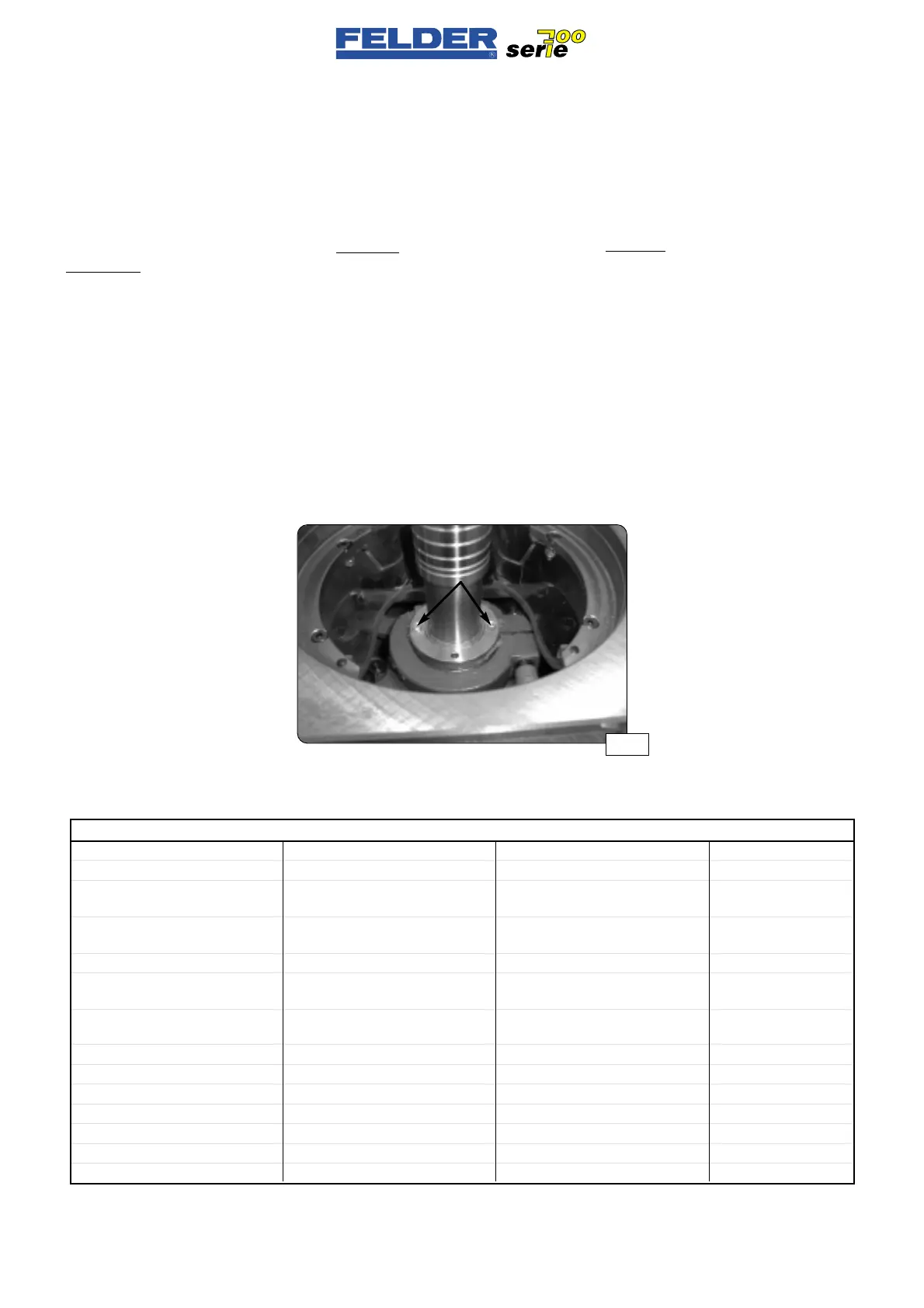

• Shaper spindle bearing
(Fig. 32)
Lubricate the upper and lower sha-
per spindle bearings with half a
pump from a grease gun each.
The same applies for the high-speed
spindle.
Attention!
Lubricate the shaper spindle bearings
with high-performance grease, order
no. 10.2.001 only!
The use of other lubricating greases
will damage the bearings!
Interval:
Every 20 operating hours, at least
once a month or in the event of slug-
gish action.
• Cuscinetto albero toupie
(fig. 32)
Lubrificare il cuscinetto superiore e
inferiore del albero toupie con 1/2
corsa di leva dell’ingrassatore a
siringa.
Vale anche per il albero toupie ad
alta velocità
Attenzione!
Per la lubrificazione dei cuscinetti
albero toupie può essere solo utilizza-
to il grasso ad elevate prestazioni -n.
ordine 10.2.001.
L’impiego di altri grassi lubrificanti
comporterà danni ai cuscinetti.
Intervallo:
Ogni 20 ore di funzionamento,
almeno 1x mese e/o in caso di
accesso difficoltoso
- 22 -
F01 V1/99 S1
• Frässpindellager
(Abb. 32)
Oberes und unteres Frässpindella-
ger mit 1/2 Hebelweg der Fettpres-
se abschmieren.
Gilt auch für Hochgeschwindigkeits-
spindel.
Achtung!
Zum Schmieren der Frässpindellager
darf ausschließlich das Hochleistungs-
fett Best. Nr. 10.2.001 verwendet
werden!
Die Verwendung anderer Schmierfette
führt zu Lagerschäden!
Intervall:
Alle 20 Betriebsstunden, mindestens
1x monatlich bzw bei Schwergän-
gigkeit
Abb 32
Aglomerate (a base di sapone) Viscosifier (soap based) Dickungsmittel (Seifenbasis) Lithiumkomplex
Olio base Base oil Grundöl Mineralöl
Olio base per cinematismi,
viscosità a 40°C
Kinematic base oil viscosity
at 40°C
Kinematisches Grundöl
Viskosität bei 40°C
110 mm
2
/s
Olio base per cinematismi,
viscosità a 100°C
Kinematic base oil viscosity
at 100°C
Kinematisches Grundöl
Viskosität bei 100°C
13 mm
2
/s
Consistenza (NLGI) Consistency (NLGI) Konsistenz (NLGI) 3
Penetrazione su provino
manipolato dopo 6 cicli doppi
Worked penetration after 6
double cycles in mm
Walk- Penetration nach 6
Doppeltakten in mm
220-250 x 10
-1
Penetrazione su provino
manipolato dopo 105 cicli
Worked penetration after 105
double cycles in mm
Walk- Penetration nach 105
Doppeltakten in mm
220-250 x 10
-2
Punto di sgocciolamento Drop point Tropfpunkt >300°C
Campo temperature Temperature range Temperaturbereich -30°C bis +150° C
Separazione olio (DIN
Oil separation (DIN 51817(N)) Ölabscheidung (DIN 51817(N)) ca. 1%
Test Emcor Emcor test Emcor- Test K- Grad 0 + 0
R2F- Test A+B R2F test A+B R2F- Test A+B ok
V2F- Test V2F test V2F- Test ok
Test ROF ROF test ROF- Test 1.700 h
Dati tecnici del grasso di lubrificazione - Technical data, lubricating grease - Technische Daten Schmierfett
