REMARQUES TRES IMPORTANTES :
99
99
9
Lors de travaux de remplacement, il faut s’assurer que les câbles ne sont pas
dénudés ni en contact avec une partie métallique de l’installation.
99
99
9
Si le câblage de votre installation est détérioré, Fermax vous recommande de le
changer en suivant les instructions données précédemment.
Les sections que nous recommendons pour des distances supérieures ou pour des
équipements supplémentaires sont indiquées sur le tableau suivant:
Vu que l’installation ne nécessite pas de câble coaxial, le système, permet de transformer
sans problème un portier standard à 1 ligne (5 fils) en portier vidéo en utilisant le câblage
de l’ancienne installation.
Le KIT PORTIER VIDEO A 5 FILS est un équipement de portier vidéo numérique
professionnel et perfectionné, facile à installer et ne possédant ni fils d’appel ni
CABLE COAXIAL.

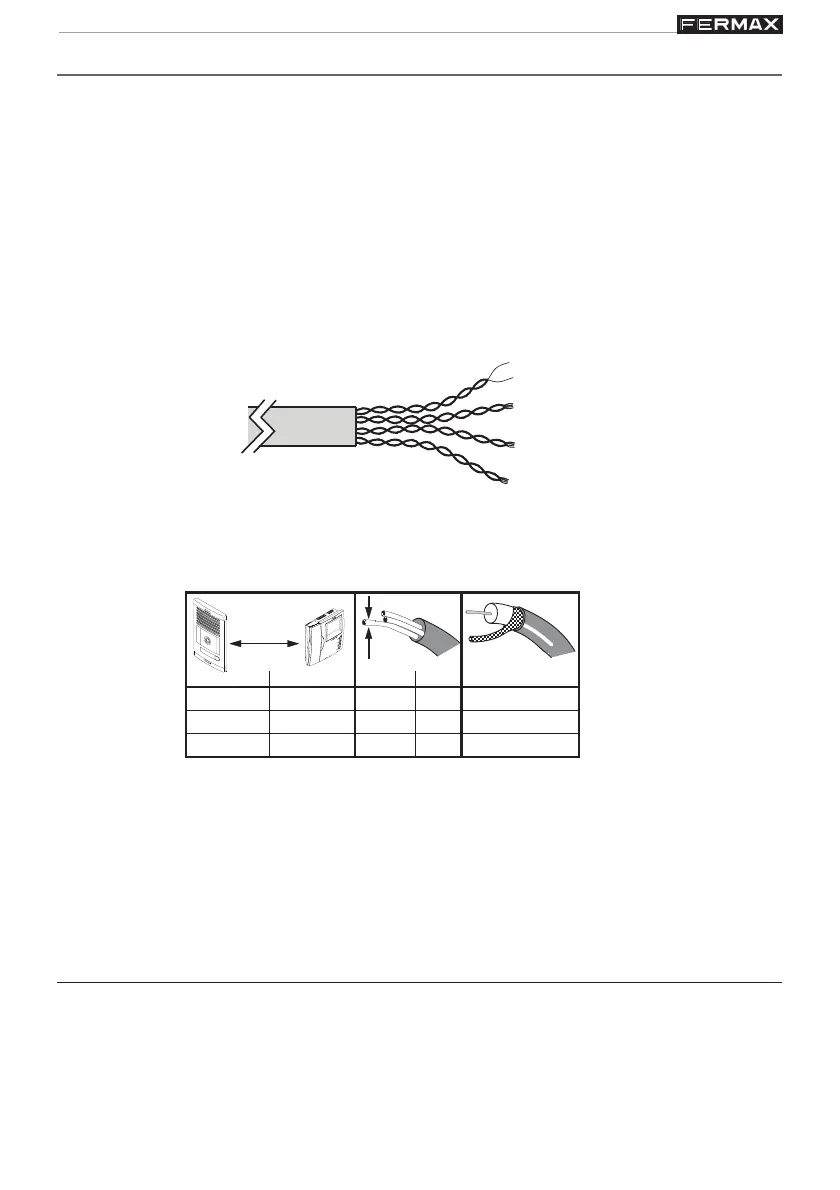

Le câble UTP CAT 5 à 4 paires peut être utilisé (jusqu’à une distance maximale de 100
mètres) comme indiqué ci-dessous :
- 1 paire pour connecter « V+ » et « V- » (signal vidéo).
- 1 paire pour « + », (pôle positif).
- 1 paire pour « - », (pôle négatif).
- 1 paire pour « L », (ligne audio/données).
1 - 50
50 - 100
100 - 200
75 Ohm
75 Ohm
75 Ohm
mm
mm
mm2,5
1,5
1
2
2
2
S
metros / metres
pies / feet
AWG
3 - 150
150 - 300
mm
2
17
15
13
D
300 - 600
INSTALLATION DE BASE :
V+
+
-
L
V-
INSTALLATION DE BASE
