Bei der DIGITALEN VIDEOTÜRSPRECHANLAGE MIT 5 KABELN handelt es sich um
eine professionelle digitale Videotürsprechanlage, ohne Rufleitung und
KOAXIALKABEL.
GRUNDINSTALLATION:
Für große Abstände oder Zusatzgeräte werden folgende Querschnitte empfohlen:
V+
+
-
L
V-

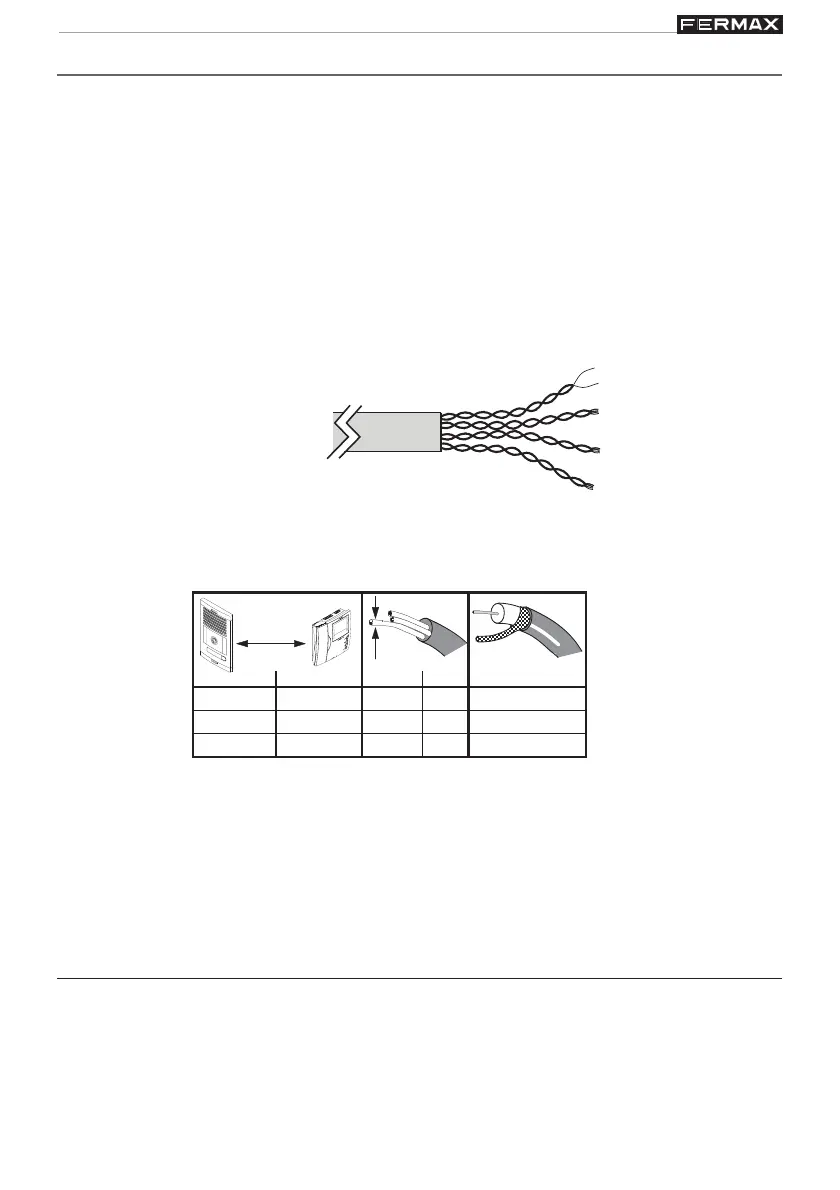

Ein UTP-Kabel der Kategorie 5 mit 4-Paar-Verdrahtung (bis zu einem Abstand von
100 m), kann wie anschließend beschrieben eingesetzt werden:
- 1 Paar, um
„V+“ und „V-“ anzuschließen (Videosignal).
- 1 Paar für
„+“ (Pluspol der Stromversorgung).
- 1 Paar für
„-“ (Minuspol der Stromversorgung).
- 1 Paar für
„L“, (Audiolinie/Linie für Datenübertragung).
Da die Installation dieses Sets ohne Koaxialkabel erfolgt, ist das System dazu geeignet,
eine Standard-Türsprechanlage mit 1 Linie (5 KABELN) zu ersetzen und in eine
Videotürsprechanlage unter Ausnutzung der alten Verkabelung umzuwandeln.
1 - 50
50 - 100
100 - 200
75 Ohm
75 Ohm
75 Ohm
mm
mm
mm2,5
1,5
1
2
2
2
S
metros / metres
pies / feet
AWG
3 - 150
150 - 300
mm
2
17
15
13
D
300 - 600
WICHTIGE HINWEISE:
99
99
9 Bei Austauschanlagen ist es erforderlich zu prüfen, dass die Kabel isoliert sind
und der Draht nicht mit metallenen Bestandteilen der Anlage in Berührung gerät.
99
99
9 Falls die Verkabelung der Installation stark beschädigt ist, empfiehlt Fermax die
Verkabelung komplett auszutauschen und dabei die nachfolgenden Hinweise
zu beachten.
GRUNDINSTALLATION
