Fermax VEO DUOX

CONEXIONES

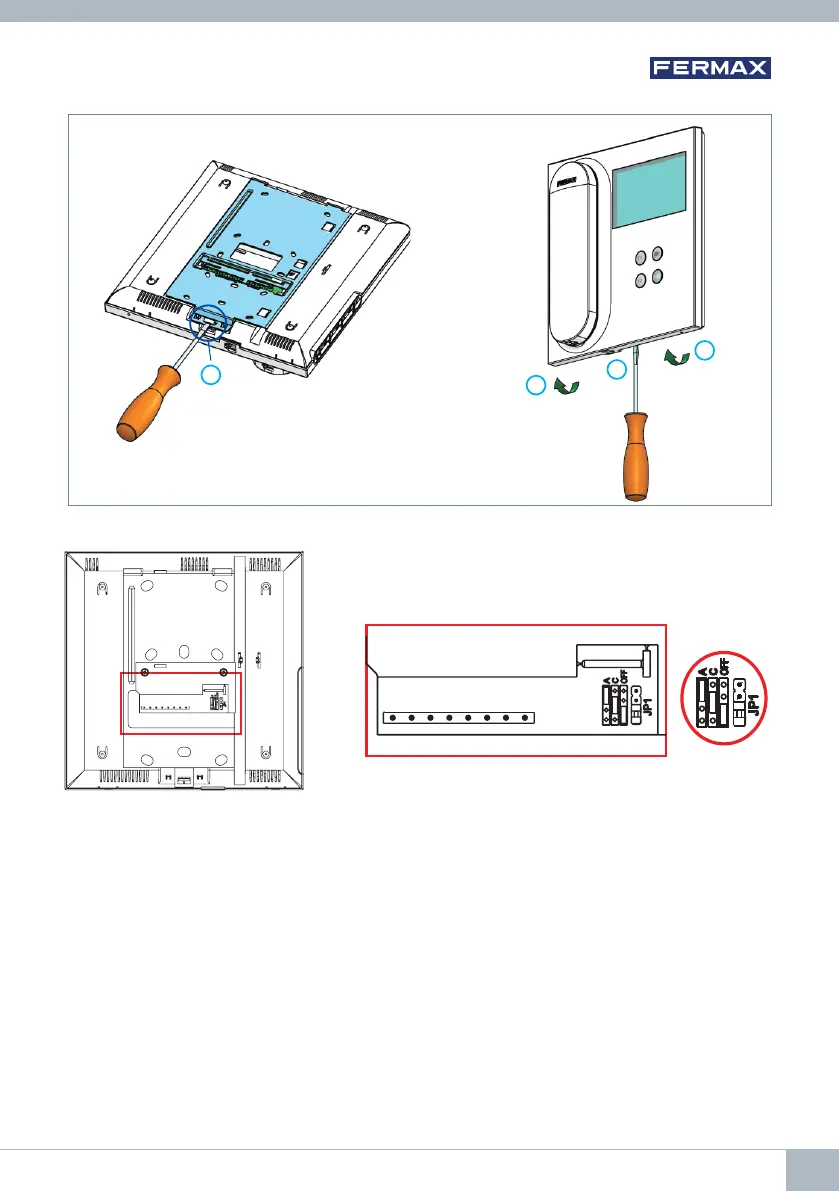

Desmontaje-Detalle
1
2
2
1
Conectores Monitor:
Bin,Bin: Datos, audio y video entrada.
Bout,Bout: Datos, audio y video entrada (conexión en cascada).
T, -: Pulsador de llamada puerta vivienda (P1).
A+, -: Posibilidad conexión siguientes equipos:
• Prolongador de llamada ref. 2040.
• Activador de Luces y timbres ref. 2438.
F1: Función adicional. (Salida negativo “-” / envío de comando, ver capítulo Botones:
Función auxiliar F1).
JP1: Puente adaptador de línea integrado
• Arriba: Adaptación tipo A.
• Centro: Adaptación tipo C.
• Abajo: Sin adaptación de línea: OFF, (por defecto).
T
F1 A+ - Bout
Bin
DUOX VEO MONITOR 5
