Fermax VEO DUOX

VERBINDUNGEN

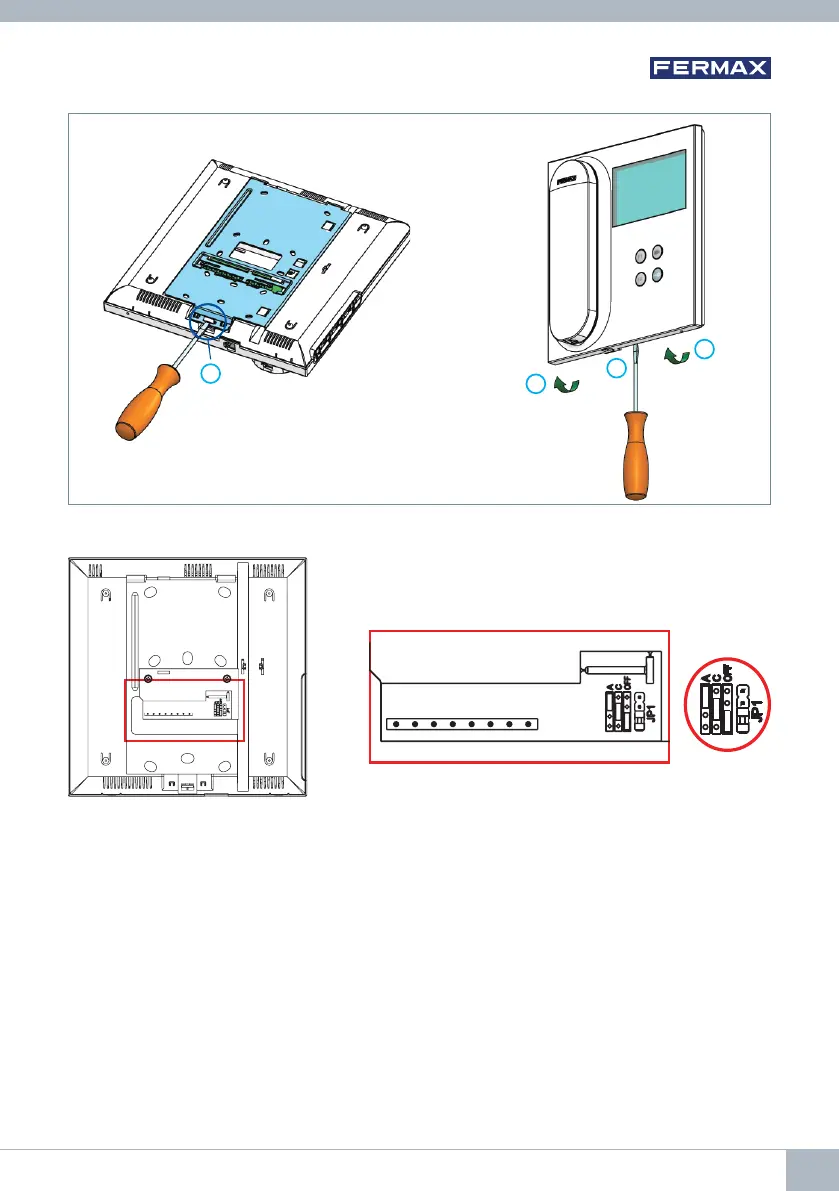

Demontage-Detail
1
2
2
1
T
F1 A+ - Bout
Bin
Anschlüsse Monitor:
Bin,Bin: Daten-, Audio- und Videoeingang.
Bout,Bout: Daten-, Audio- und Videoeingang (für Kaskadenanschluss).
T, -: Anruftaste von Tür zu Wohneinheit(P1).
A+, -: Anschlussfolgender Geräte möglich:
• Anruferweiterer ref. 2040.
• Licht- und Summeraktivator ref. 2438.
F1: Zusatzfunktion. (Minus-Ausgang „-“ / Befehlsendung, siehe Kapitel Tasten:
Zusatzfunktion F1).
JP1: Brücke integrierter Netzadapter
• Rechts: Anpassung Typ A.
• Mitte: Anpassung Typ C.
• Links: Ohne Leitungsanpassung: OFF (Standard).
