Fermax VEO DUOX

CONEXÕES

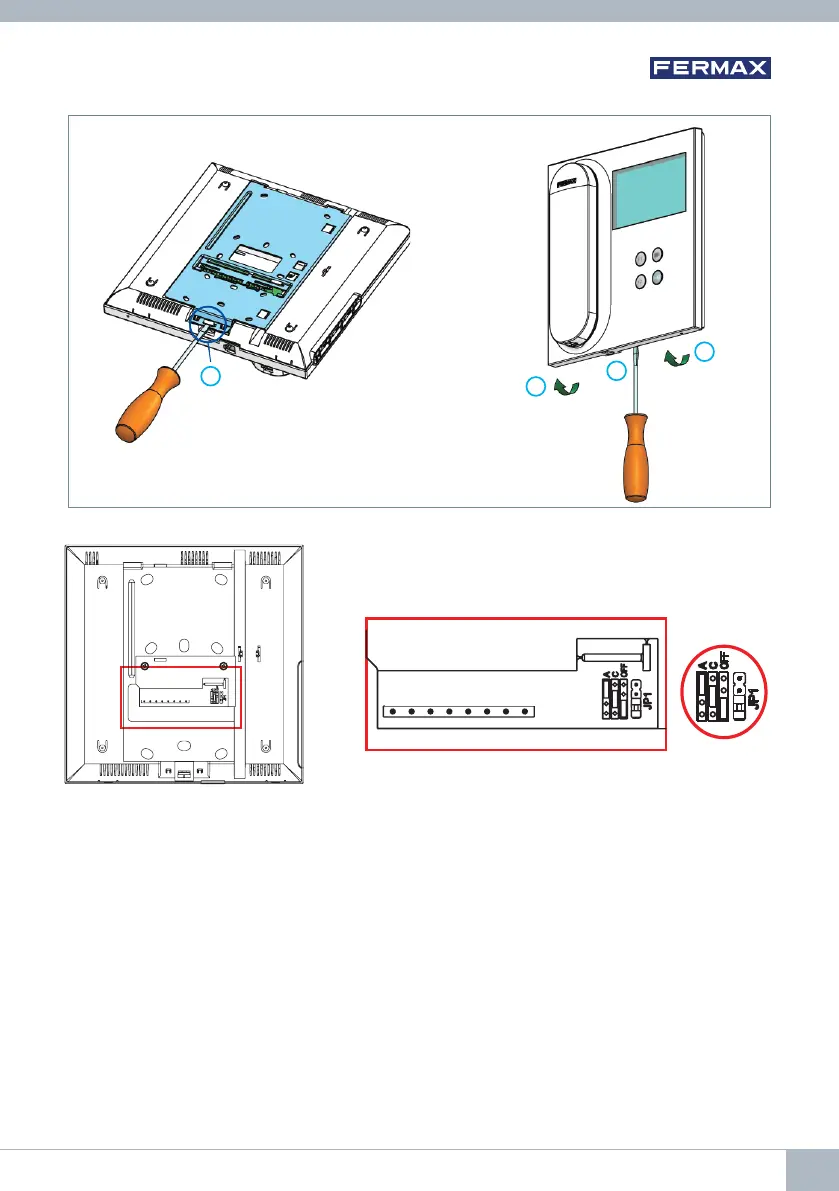

Desmontagem-Detalhe
1
2
2
1
T
F1 A+ - Bout
Bin
Conectores Monitor:
Bin,Bin: Dados, áudio e vídeo entrada.
Bout,Bout: Dados, áudio e vídeo entrada (conexão em cascata).
T, -: Botão de chamada porta vivenda (P1).
A+, -: Possibilidade conexão seguintes equipamentos:
• Prolongador de chamada ref. 2040.
• Ativador de Luzes e campainhas ref. 2438.
F1: Função adicional. (Saída negativo “-” / envio de comando, ver capítulo Botões:
Função auxiliar F1).
JP1: Ponte adaptador de linha integrado
• Acima: Adaptação tipo A.
• Centro: Adaptação tipo C.
• Abaixo: Sem adaptação de linha: OFF, (pré-defi nido).
