DIVA C24 / C28 / C32
24
FR
cod. 3541E032 - Rev. 00 - 02/2014
5. CARACTÉRISTIQUES ET DONNÉES TECHNIQUES
Tableau 3 - Légende fig. 17, fig. 19 et fig. 20

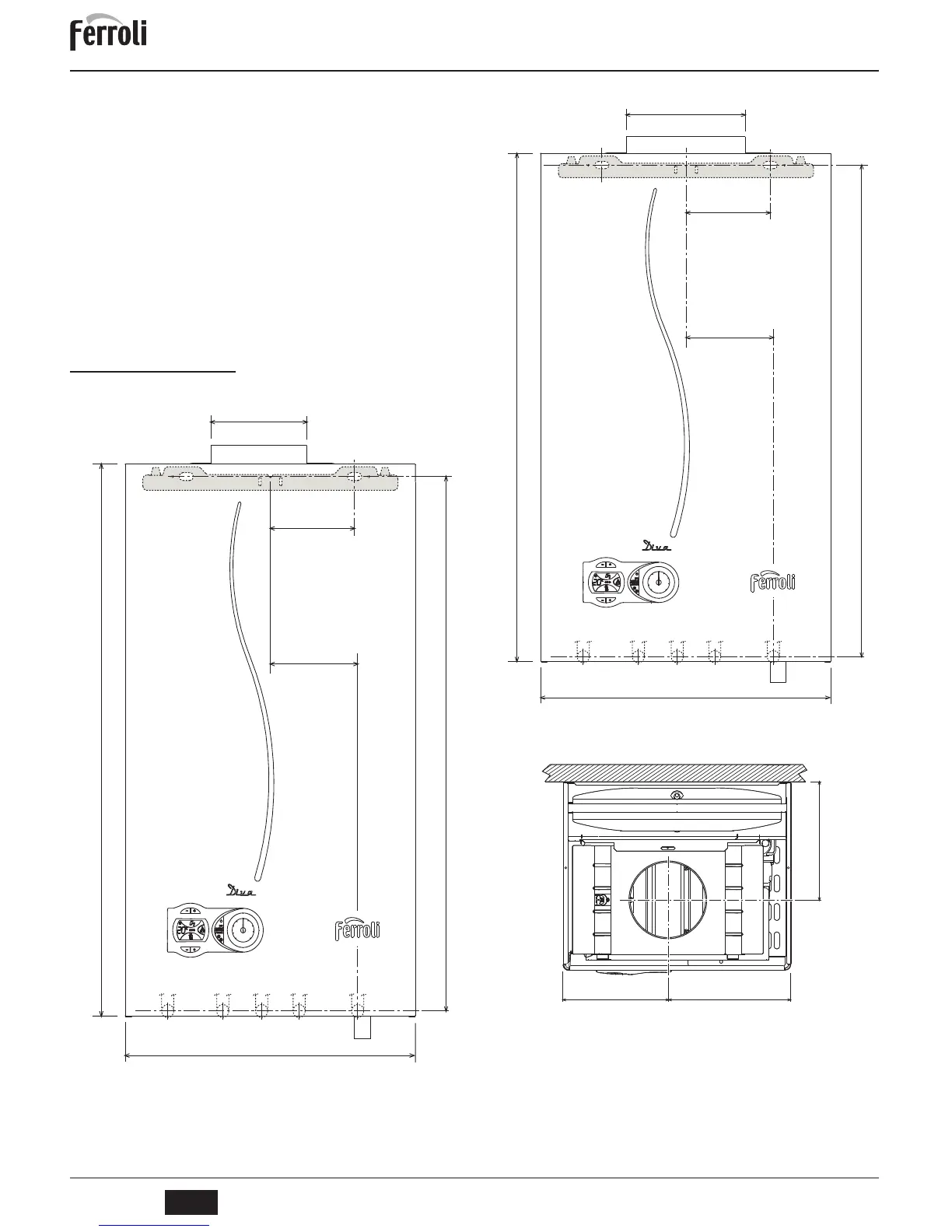

5.1 Dimensions et raccordements
Vue de face Modèle DIVA C24 (fig. 11)
fig. 11 - Vue de face
Vue de face Modèle DIVA C28 et DIVA C32 (fig. 12)
fig. 12 - Vue de face
Vue du haut Modèle DIVA C24 (fig. 13)
fig. 13 - Vue du haut
7 Arrivée gaz 39 Limiteur de débit d'eau
8 Sortie eau chaude sanitaire 42 Capteur de température eau chaude sanitaire
9 Entrée eau chaude sanitaire 44 Vanne à gaz
10 Départ installation 49 Thermostat de sécurité
11 Retour installation 56 Vase d'expansion
14 Soupape de sécurité 74 Robinet de remplissage installation
19 Chambre de combustion 78 Antirefouleur
22 Brûleur 81 Électrode d'allumage et de détection
27 Échangeur en cuivre pour chauffage et eau chaude
sanitaire
95 By-pass
32 Circulateur circuit chauffage 114 Pressostat eau
34 Capteur de température chauffage 126 Thermostat fumées
36 Purgeur automatique 194 Échangeur eau chaude sanitaire
37 Filtre entrée eau froide 241 By-pass automatique
38 Débitmètre
700
0
1
2
3
4
Ø131
680
400
117
120
10 8 7 9 11
700
0
1
2
3
4
680
400
117
121
Ø141
184
216
208
