5. PARAMETRY I DANE TECHNICZNE
Tabela. 3 - ObjaĞnienia fig. 17, fig. 19 i fig. 20
5.1 Wymiary i záącza

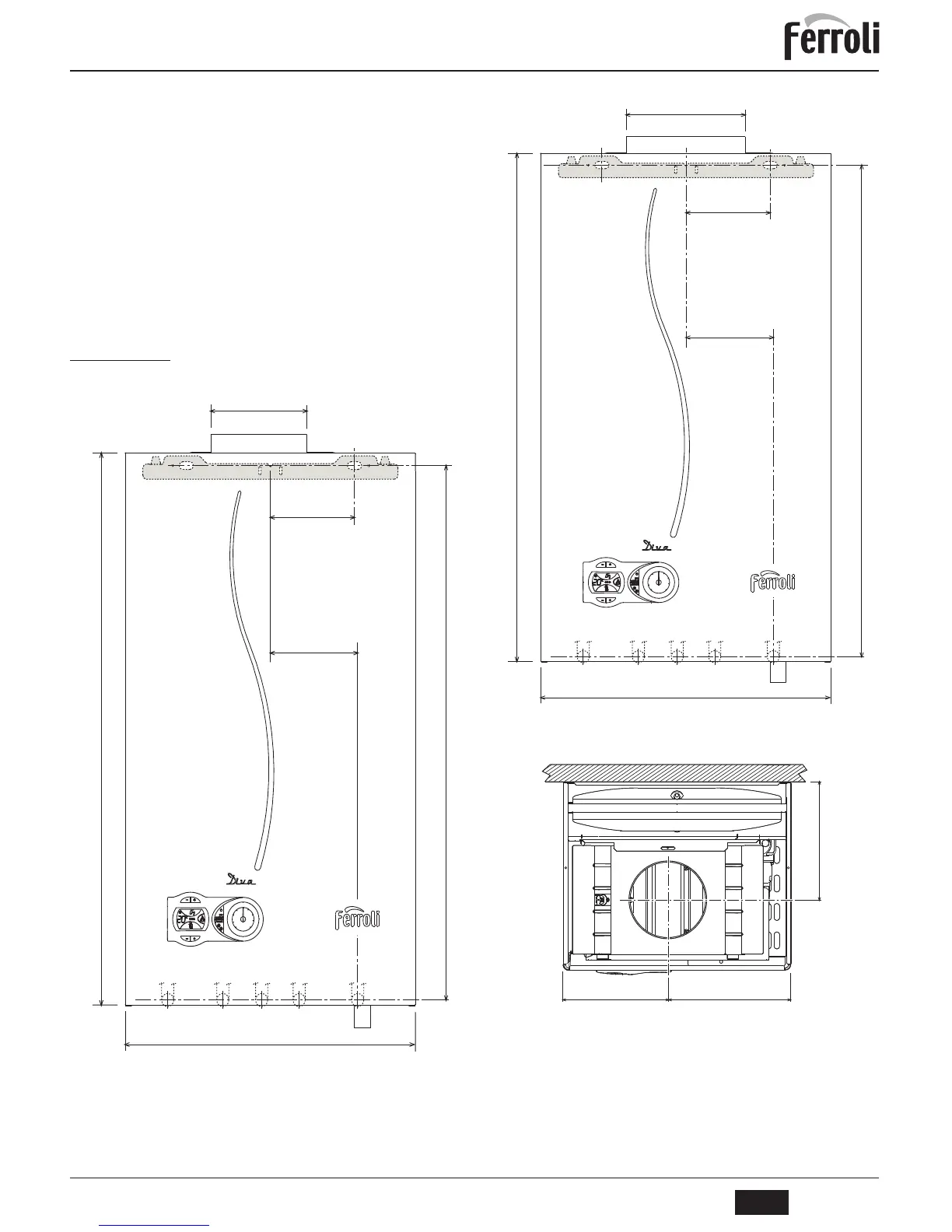

Widok z przodu - model DIVA C24 (fig. 11)
wygląd 11 - Widok z przodu
Widok z przodu - model DIVA C28 i DIVA C32 (fig. 12)
wygląd 12 - Widok z przodu
Widok z góry - model DIVA C24 (fig. 13)
wygląd 13 - Widok z góry
7 Wlot gazu 39 Ogranicznik przepáywu wody
8 Wylot wody uĪytkowej 42 Czujnik temperatury c.w.u.
9 Wlot wody uĪytkowej 44 Zawór gazu
10 Zasilanie instalacji 49 Termostat bezpieczeĔstwa
11 Powrót z instalacji 56 Zbiornik wyrównawczy
14 Zawór bezpieczeĔstwa 74 Zawór napeániania instalacji
19 Komora spalania 78 Zabezpieczenie przed cofaniem spalin
22 Palnik 81 Elektroda zapáonowa i wykrywająca páomieĔ
27 Miedziany wymiennik do c.o. i c.w.u. 95 Zawór rozdzielczy
32 Pompa obiegowa ogrzewania 114 Regulator ciĞnienia wody
34 Czujnik temperatury ogrzewania 126 Termostat spalin
36 Odpowietrzanie automatyczne 194 Wymiennik wody uĪytkowej
37 Filtr wlotowy zimnej wody 241 Automatyczne obejĞcie
38 Regulator przepáywu
700
0
1
2
3
4
Ø131
680
400
117
120
10 8 7 9 11
700
0
1
2
3
4
680
400
117
121
Ø141
184
216
208
