5. CARACTERISTICI úI DATE TEHNICE
Tabel. 3 - Legendă fig. 17, fig. 19 úi fig. 20
5.1 Dimensiuni úi racorduri

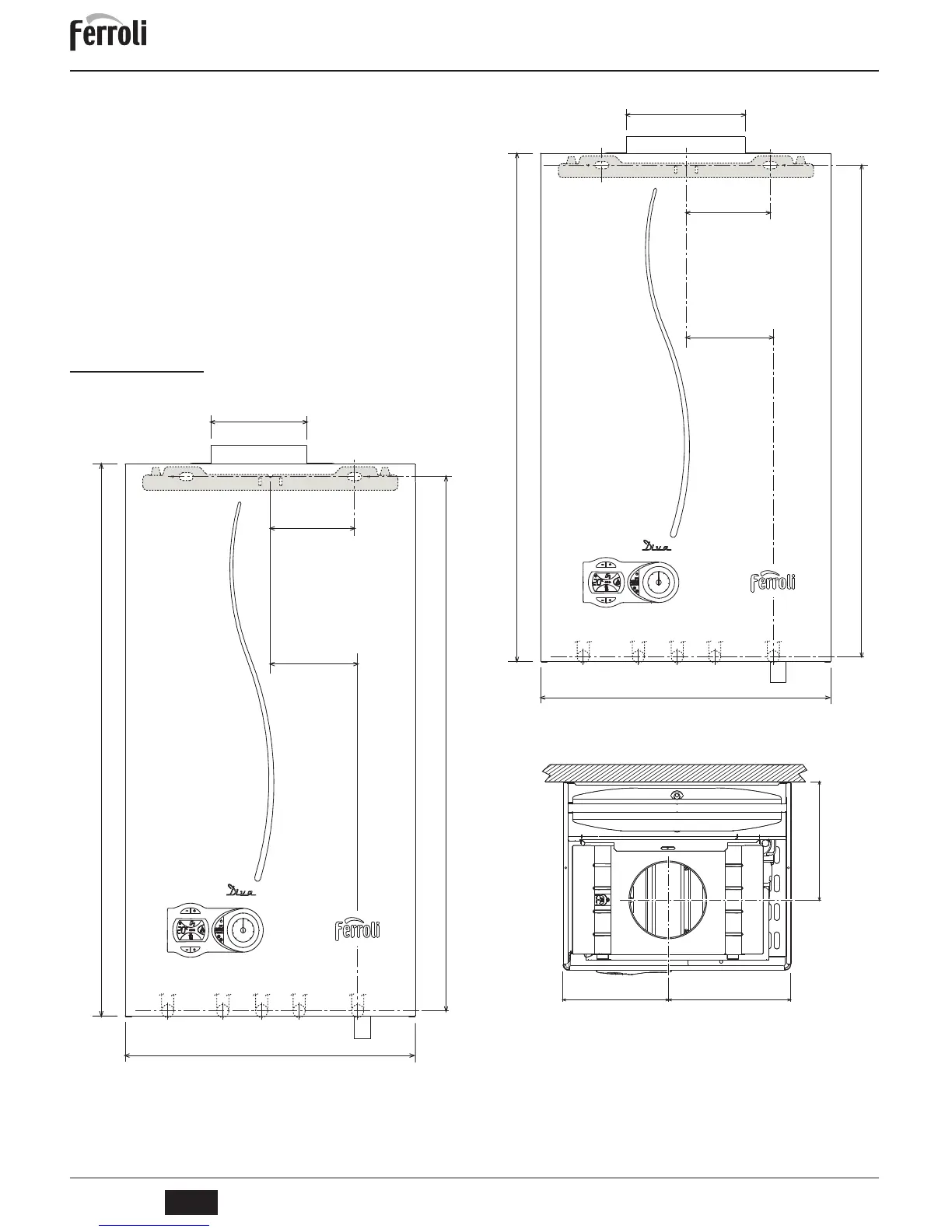

Vedere frontală, Modelul DIVA C24 (fig. 11)
fig. 11 - Vedere frontală
Vedere frontală, Modelele DIVA C28 úi DIVA C32 (fig. 12)
fig. 12 - Vedere frontală
Vedere de sus, Modelul DIVA C24 (fig. 13)
fig. 13 - Vedere de sus
7 Intrare gaz 39 Limitator de debit apă
8 Ieúire apă caldă menajeră 42 Senzor de temperatură apă menajeră
9 Intrare apă menajeră 44 Valvă de gaz
10 Tur instalaĠie 49 Termostat de siguranĠă
11 Retur instalaĠie 56 Vas de expansiune
14 Supapă de siguranĠă 74 Robinet de umplere instalaĠie
19 Cameră de ardere 78 Dispozitiv antirefulare
22 Arzător 81 Electrod de aprindere úi detectare
27 Schimbător din cupru pentru încălzire úi apă caldă
menajeră
95 Valvă deviatoare
32 Pompă de circulaĠie încălzire 114 Presostat apă
34 Senzor temperatură încălzire 126 Termostat gaze arse
36 Evacuare automată aer 194 Schimbător de căldură apă menajeră
37 Filtru intrare apă rece 241 Bypass automat
38 Fluxostat
700
0
1
2
3
4
Ø131
680
400
117
120
10 8 7 9 11
700
0
1
2
3
4
680
400
117
121
Ø141
184
216
208
