DIVAtech D LN C
9
IT
cod. 3541P710 - Rev. 00 - 10/2018

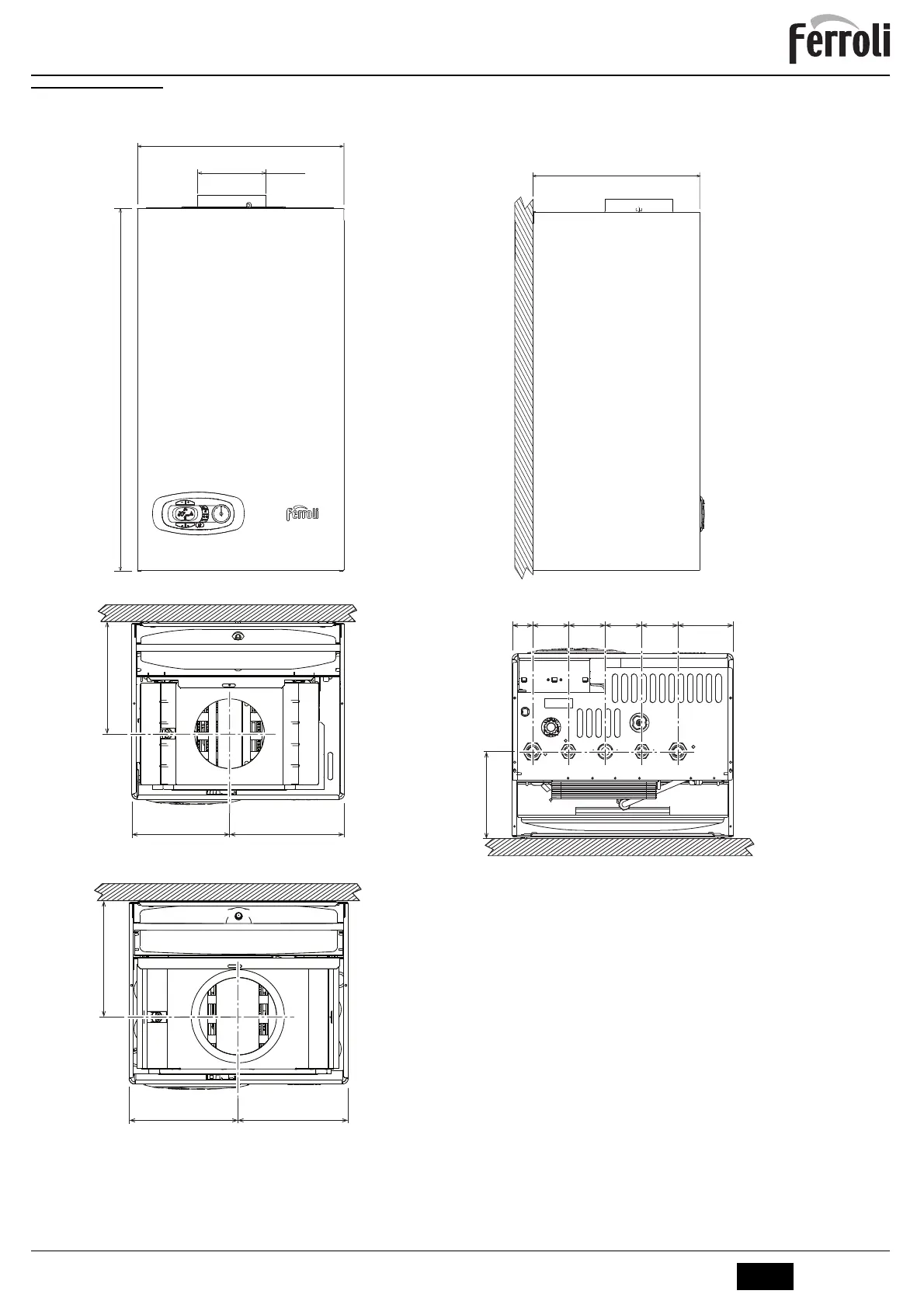

5.1 Dimensioni e attacchi
7 Entrata gas - Ø 3/4”
8 Uscita acqua sanitario - Ø 1/2”
9 Entrata acqua sanitario - Ø 1/2”
10 Mandata impianto - Ø 3/4”
11 Ritorno impianto - Ø 3/4”
fig. 15 - Vista frontale
fig. 16 - Vista laterale
fig. 17 - Vista dall’alto - DIVAtech D LN C24
fig. 18 - Vista dal basso - DIVAtech D LN C24 e C30
fig. 19 - Vista dall’alto - DIVAtech D LN C30
700
0
1
2
3
4
400
mm 131 C24
mm 143 C30
330
208
216184
36 65 66 66 65 102
155
10 8 7 9 11
208
202198
