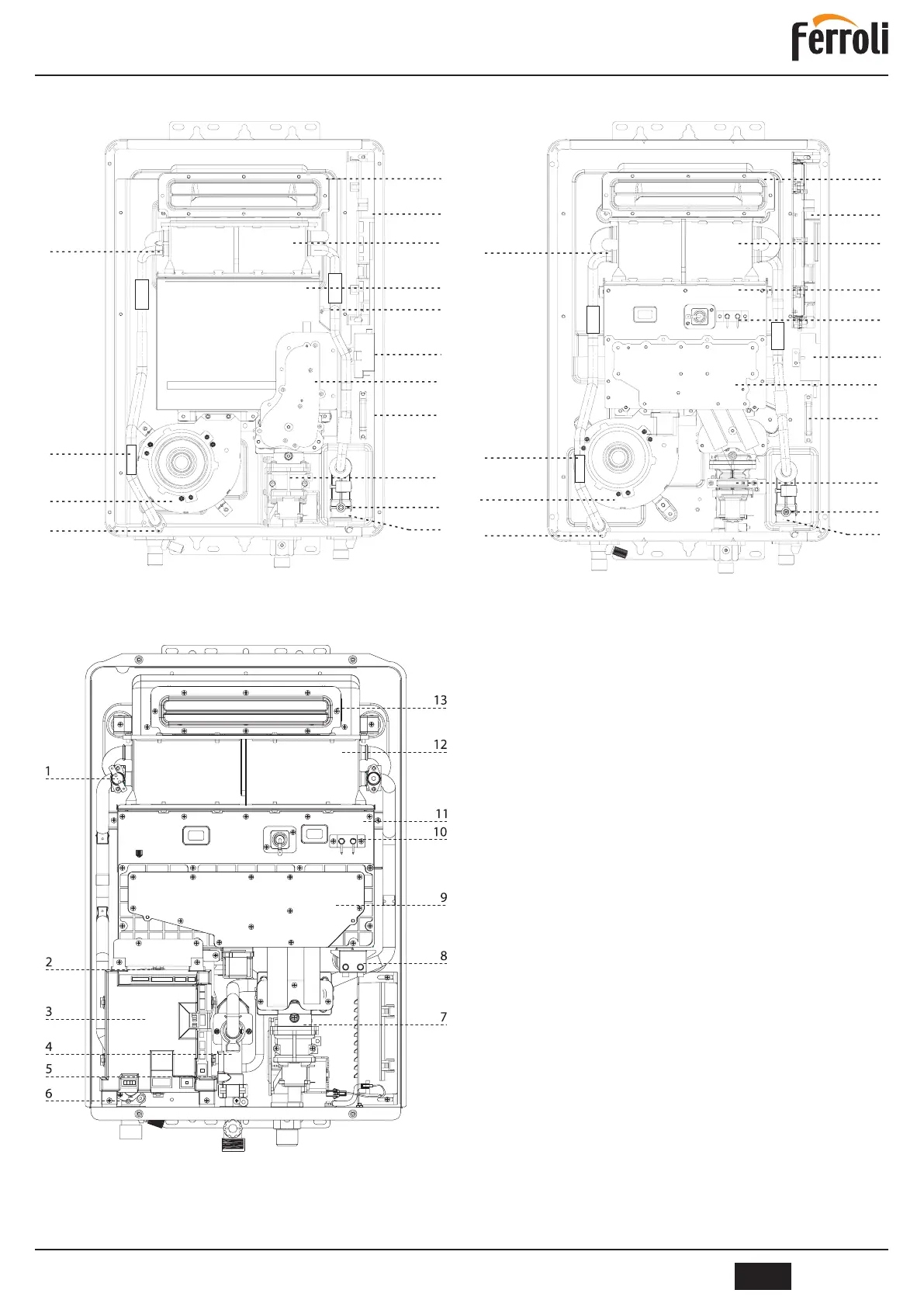

17. VISTA COMPLESSIVA
fig. 1 - mod. 11
fig. 2 - mod. 16
fig. 3 - mod 22 and 26
Legenda:
1. Termostato di surriscaldamento
2. Ventola
3. Scheda elettronica
4. Sensore portata acqua
5. Sensore temperatura acqua in ingresso
6. Sensore temperatura acqua in uscita
7. Valvola gas
8. Generatore scintille
9. Collettore gas
10. Elettrodi di accensione/rilevazione fiamma
11. Camera di combustione
12. Scambiatore di calore
13. Coperchio scarico
14. Dispositivo antigelo
15. Collettore fumi
