EXTERNO
Cod. 3541T440 - Rev. 05 - 02/2020
18
IT
24. COLLEGAMENTO IDRAULICO
L’illustrazione mostra i raccordi per l'allacciamento idraulico e gas dell’apparecchio. Vericare che la
pressione massima della rete idrica non superi 10 bar; in caso contrario è necessario installare un
riduttore di pressione.
Assicurarsi che la pressione di alimentazione dell’acqua non sia inferiore a 0,2 bar.

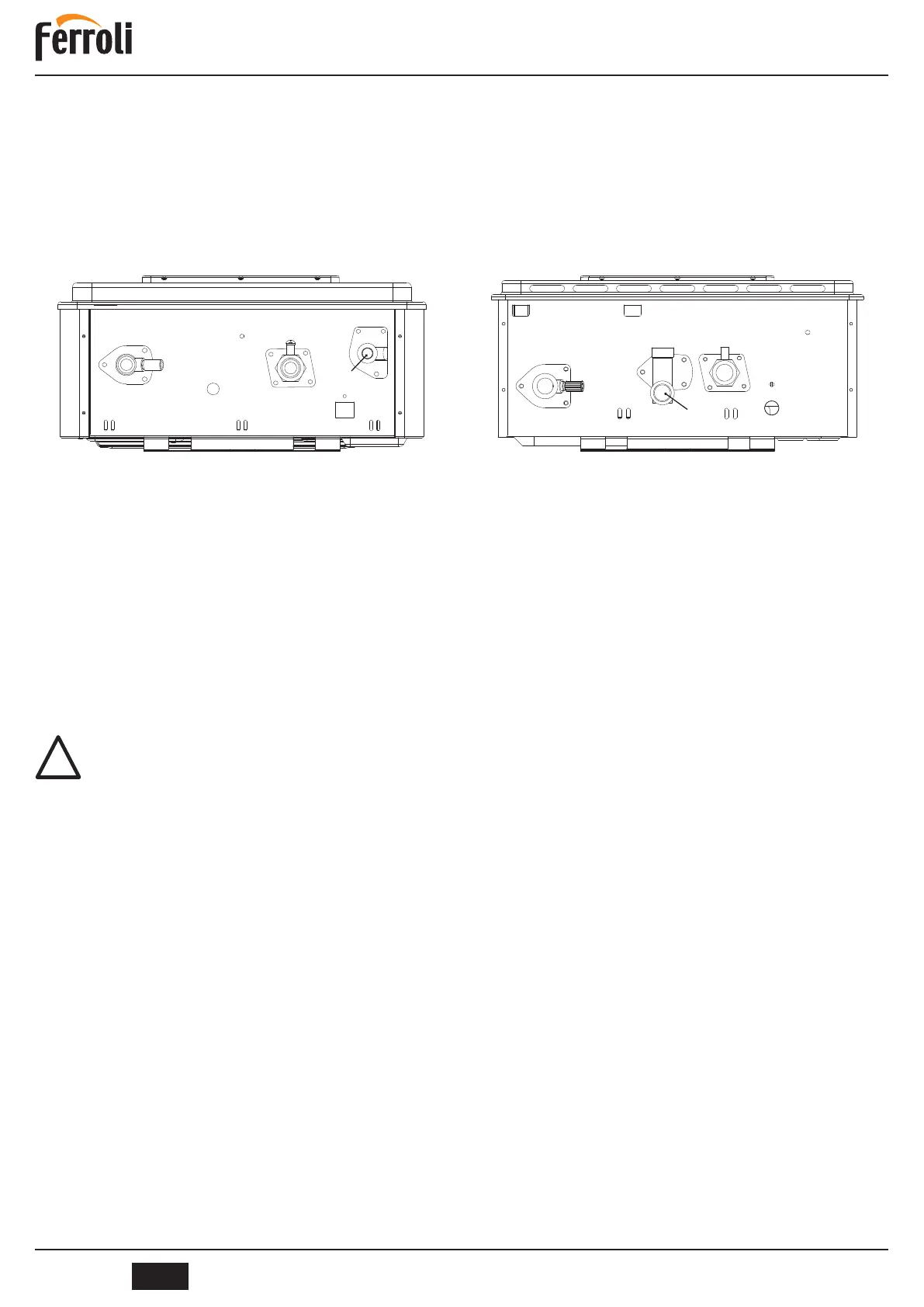

25. VISTA DELLE CONNESSIONI IDRAULICHE
A
B
F
C
G
fig. 6 - mod. 11 e 16
A Uscita acqua calda 1/2”
B Ingresso gas 1/2”
C Ingresso acqua fredda 1/2”
F Scarico valvola di sicurezza
G Filtro ingresso acqua sanitaria
A
B
F
C
G
fig. 7 - mod. 22 e 26
A Uscita acqua calda 3/4”
B Ingresso gas 3/4”
C Ingresso acqua fredda 3/4”
F Scarico valvola di sicurezza
G Filtro ingresso acqua sanitaria
L’apparecchio è dotato di un ltro ubicato sull’ingresso acqua fredda. Pulire periodicamente il ltro
sull’ingresso in caso di presenza di sporco.
IMPORTANTE!!
NON ATTIVARE IL DISPOSITIVO SENZA IL FILTRO. IMPORTANTE!!
Se si installa l'apparecchio in una zona con acqua dura (> 200 mg/l), deve essere installato un addolcitore
per limitare la quantità del deposito di calcare nello scambiatore di calore. La garanzia non copre i danni
causati dal calcare.
26. DISPOSITIVO SOVRAPRESSIONE
Lo scarico del dispositivo di sovrapressione deve essere collegato ad un sifone di scarico con possibilità di controllo visivo per evi-
tare che in caso di intervento dello stesso si provochino danni a persone, animali e cose, dei quali il costruttore non è responsabile.
