Collegamento del comando remoto
Procedere come segue:
• Scollegare l’apparecchio dall’alimentazione elettrica ruotando l’interruttore bipolare esterno su “OFF”:
• Rimuovere il mantello come illustrato nel paragrafo “Istruzioni per l’apertura del mantello e per l’esecuzione dell’ispezione in-
terna”.
• Inserire il cavo nell’apparecchio tramite la porta di raccordo cavo L.
• Collegare il cavo alla scheda elettronica - Vedere lo schema elettrico sulla pagina seguente.
L

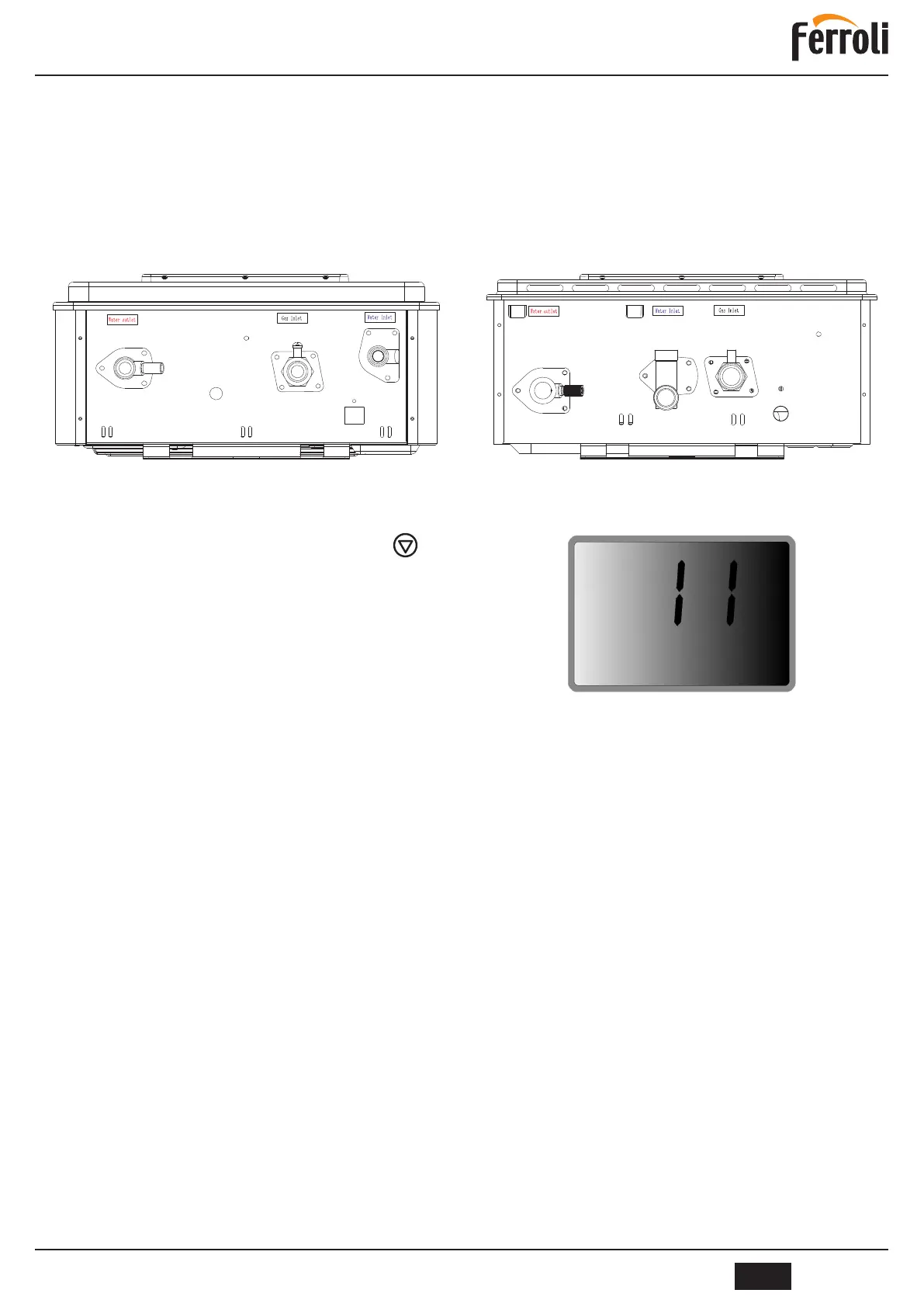

fig. 8L = Porta di connessione RC - Mod. 11 e 16
L
fig. 9 - L = Porta di connessione RC - Mod. 22 e 26
Abbinamento tra comando remoto e scheda elettronica
In modalità standby, mantenere premuto il pulsante “ “ per
2 secondi e l’HMI visualizza il codice “11”, quindi premere il
pulsante ON/OFF per confermare e uscire dalla procedura di
abbinamento. Si conferma automaticamente dopo un breve pe-
riodo se il pulsante ON/OFF è ancora non premuto. Per colle-
gare più comandi remoti, seguire la medesima procedura ma il
codice sarà “12” e “13” in serie. La priorità è attribuita di default
al controller “11”.
