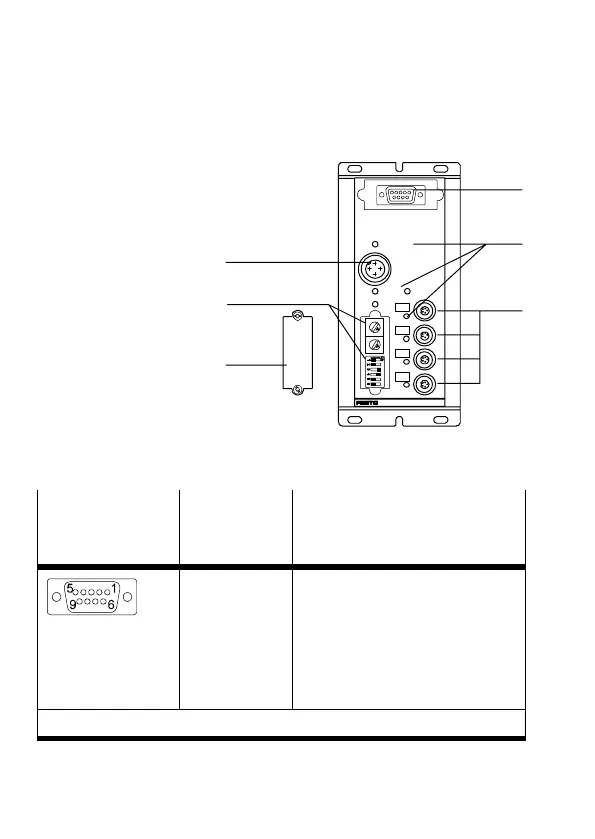

2 Organes de connexion et de signalisation
1 Connecteur de bus
de terrain
2 LED du bus, tensions
et branches CP
3 Connecteurs CP
4 Capot des inte−
rrupteurs
5 Interrupteurs
rotatifs et DIL pour
la configuration
6 Connecteur
d’alimentation
0
1
3
2
SAVE
POWER
24Vcc
POWERV
BUSERROR
ERROR
PROFIBUS−DP
6
5
2
7
8
9
0
1
3
4
6
5
2
7
8
9
0
1
3
4
1
2
3
4
5
6
2.1 Affectation des broches du conne c teur de bus de terrain
Connecteur
femelle Sub−D−9
sur le noeud
Broche n° Désignation
3. RxD/TxD−P
4. CNTR−P
5. DGND
6. VP
8. RxD/TxD−N
Données P émission/réception
Signal de commande du
répéteur
Potentiel de référence des
données (M5V)
Plus de l’alimentation (P5V)
Données N émission/réception
Broches 1, 2, 7, 9 : non connectées
Pour plus de détails, se reporter au manuel
P.BE−CP−FB13−E−.. .
