Festo CP−FB13−E 0802e Français 35

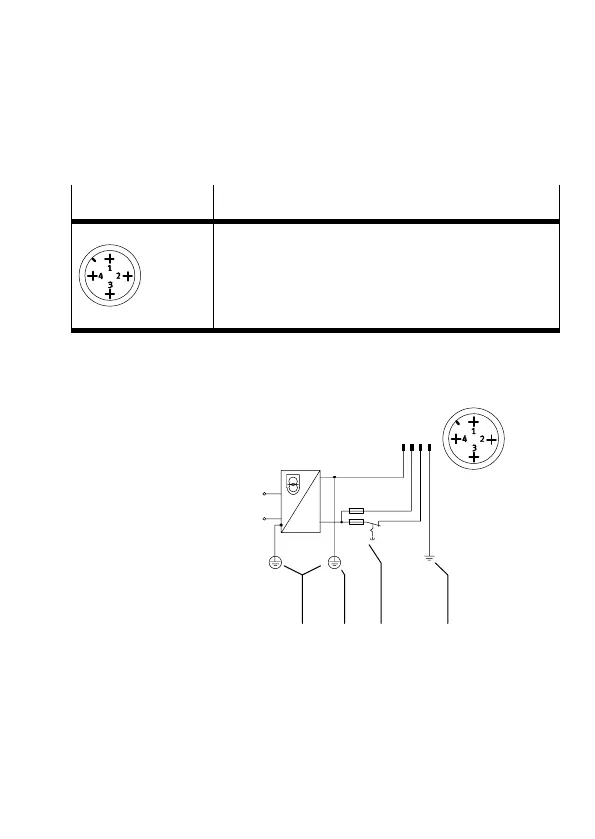

2.2 Affectation des broches du connecteur d’alimentation
Connecteur M18
Broche n°
1. 24 Vcc Tension d’alimentation de l’électroni
que et des entrées
2.Alimentation 24 Vcc des distributeurs
3. 0 V
4. Borne de terre
2.3 Exemple de branchement avec bloc d’alimentation
TBT et ligne équipotentielle
1 PE
2 Ligne équipoten
tielle
3 Coupure séparée
de l’alimentation
et fusibles externes
4 Borne de terre
broche 4 (12 A)
3124
123 42
10 A
3,15 A
