Festo CP−FB13−E 0802e Italiano 45

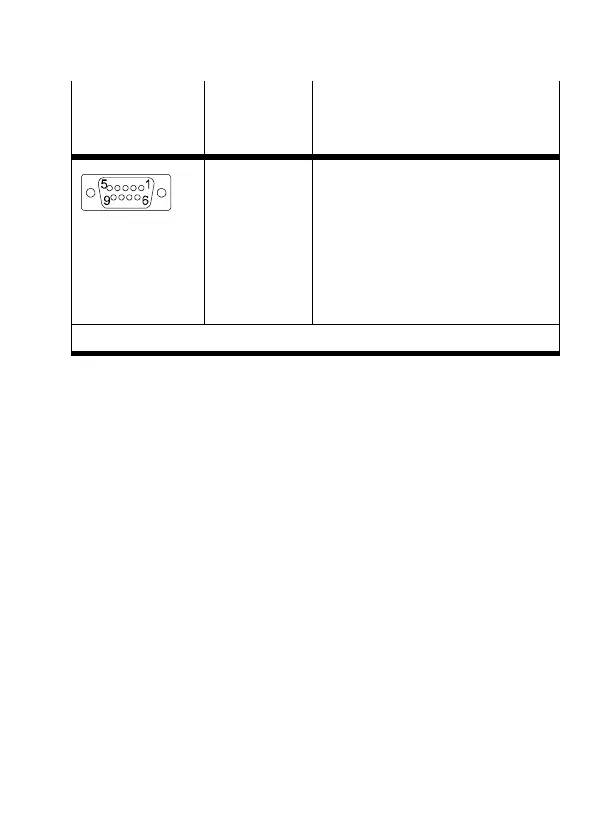

2.1 Occupazione pin nel collegamento Fieldbus
Connettore fem
mina Sub−D−9
sul nodo
N. pin Denominazione
3. RxD/TxD−P
4. CNTR−P
5. DGND
6. VP
8. RxD/TxD−N
Positivo p. ricezione/trasmissione
dati
Segnale di comando ripetitore
Potenziale riferimento dati (M5V)
Positivo tensione di alimenta
zione (P5V)
Negativo p. ricezione/trasmis
sione dati
Pin 1, 2, 7, 9: non collegati
Per informazioni più dettagliate fare riferimento alla de
scrizione P.BE−CP−FB13−E−.. .
