Festo CP−FB13−E 0802e Italiano46

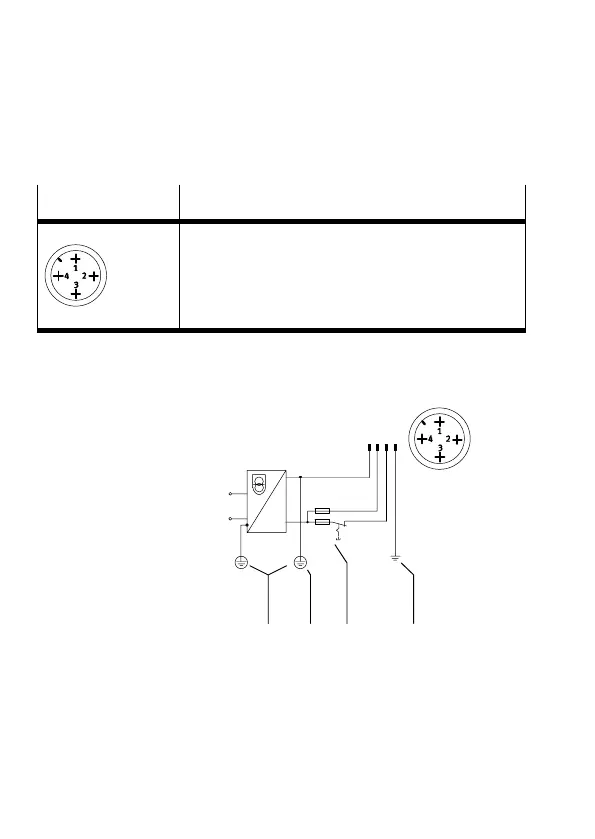

2.2 Occupazione pin nel connettore di alimentazione
Connettore M18
N. pin
1. Tensione di esercizio 24 VCC elettronica e
ingressi
2. Tensione di carico 24 VCC valvole
3. 0 V
4. Messa a terra
2.3 Esempio di collegamento con alimentatore PELV e
compensazione del potenziale
1 PE
2 Compensazione del
potenziale
3 Tensione di carico
disinseribile separa
tamente e fusibili
esterni
4 Pin 4 di messa a
terra (max. 12 A)
3124
123 42
10 A
3,15 A
