Festo CP−FB13−E 0802e Svenska56

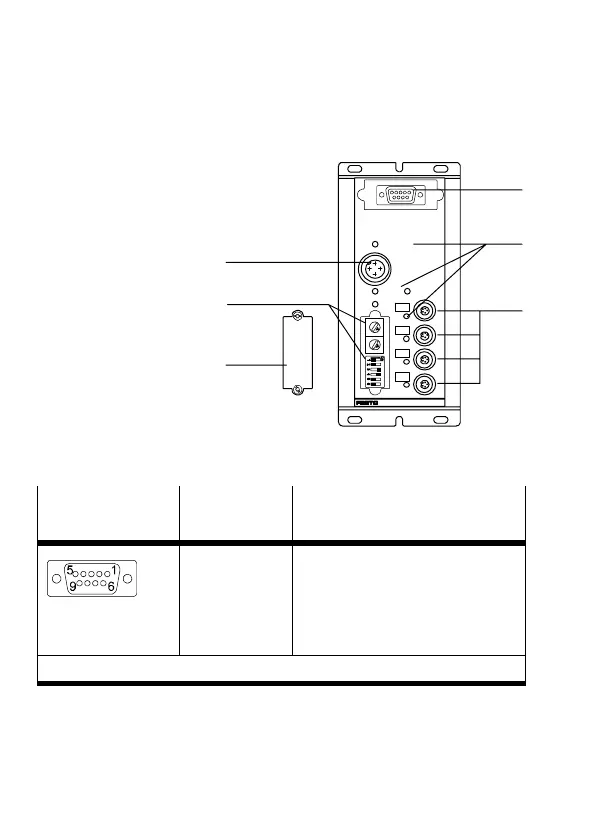

2 Anslutnings− och indikeringselement
1 Fältbussanslutning
2 LED:n för buss,
spänning och
CP−strängar
3 CP−anslutningar
4 Omkopplarskydd
5 Vrid− och
DIL−omkopplare
för konfiguration
6 Anslutning för
spänningsmatning
0
1
3
2
SAVE
POWER
24VDC
POWERV
BUSERROR
ERROR
PROFIBUS−DP
6
5
2
7
8
9
0
1
3
4
6
5
2
7
8
9
0
1
3
4
1
2
3
4
5
6
2.1 Fältbussanslutningens stiftbeläggning
Sub−D−9 uttag på
noden
Stiftnr. Beteckning
3. RxD/TxD−P
4. CNTR−P
5. DGND
6. VP
8. RxD/TxD−N
In−/utdata−P
Repeater styrsignal
Datareferenspotential (M5V)
Matningsspänning+(P5V)
In−/utdata−N
Stift 1, 2, 7, 9: ej anslutna
Y tte r l ig a r e information finns i manualen P.BE−CP−FB13−E−.. .
