Festo CP−FB13−E 0802e Svenska 57

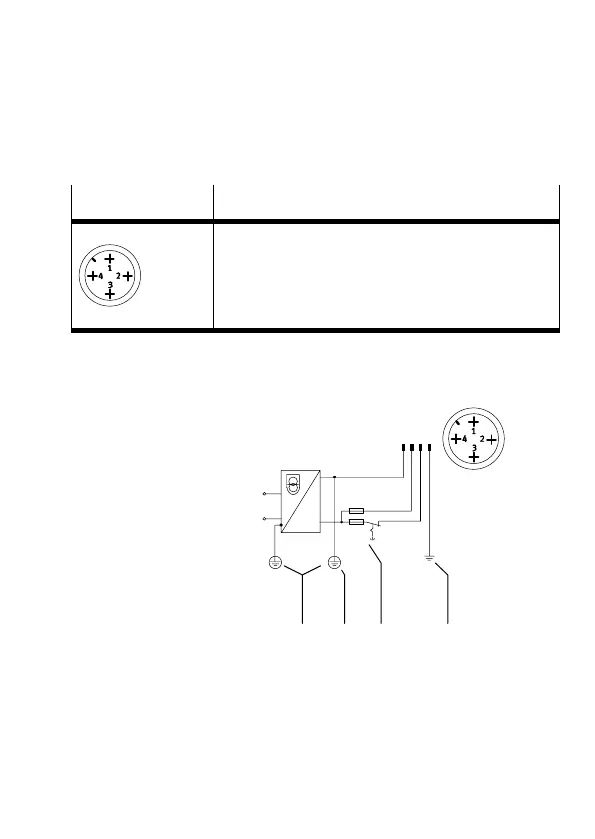

2.2 Stiftbeläggning för anslutning av spänningsmatning
M18−anslutning
Stiftnr.
1. DC 24 V matningsspänning elektronik och
ingångar
2. DC 24 V matningsspänning ventiler
3. 0 V
4. Funktionsjord
2.3 Anslutningsexempel med PELV−nätdel och potential−
utjämning
1 PE
2 Potentialutjämning
3 Matningsspänningen
kan frånkopplas
separat. Externa
säkringar
4 Funktionsjord stift
4 (max 12 A)
3124
123 42
10 A
3,15 A
