With low flow:
•
Replace the filter element.
•
This should be done as follows:
1. Exhaust the system and the unit
(see Fig. 8).
2. Unscrew the filter bowl (6) by turning it
in an anti-clockwise direction.
•
Grasp the new filter element only at
the lower end.
3.
4. Refit the parts in the reverse order from
dismantling.
5. Recommission as described in the
section “Commissioning”.
Bei geringem Durchfluß:
•
Wechseln Sie die Filterpatrone.
•
Vollziehen Sie den Wechsel
folgendermaßen.
1. Anlage und Gerät entlüften
(siehe Bild 8).
2. Filterschale (6) gegen den Uhrzeiger
abdrehen.
•
Greifen Sie die neue Filterpatrone
nur am unteren Ende.
3.
4. Einzelteile in umgekehrter Reihenfolge
montieren.
5. Wiederinbetriebnahme gemäß Kapitel
“Inbetriebnahme”.
(C)
(6)
(D)
(6)
(E)

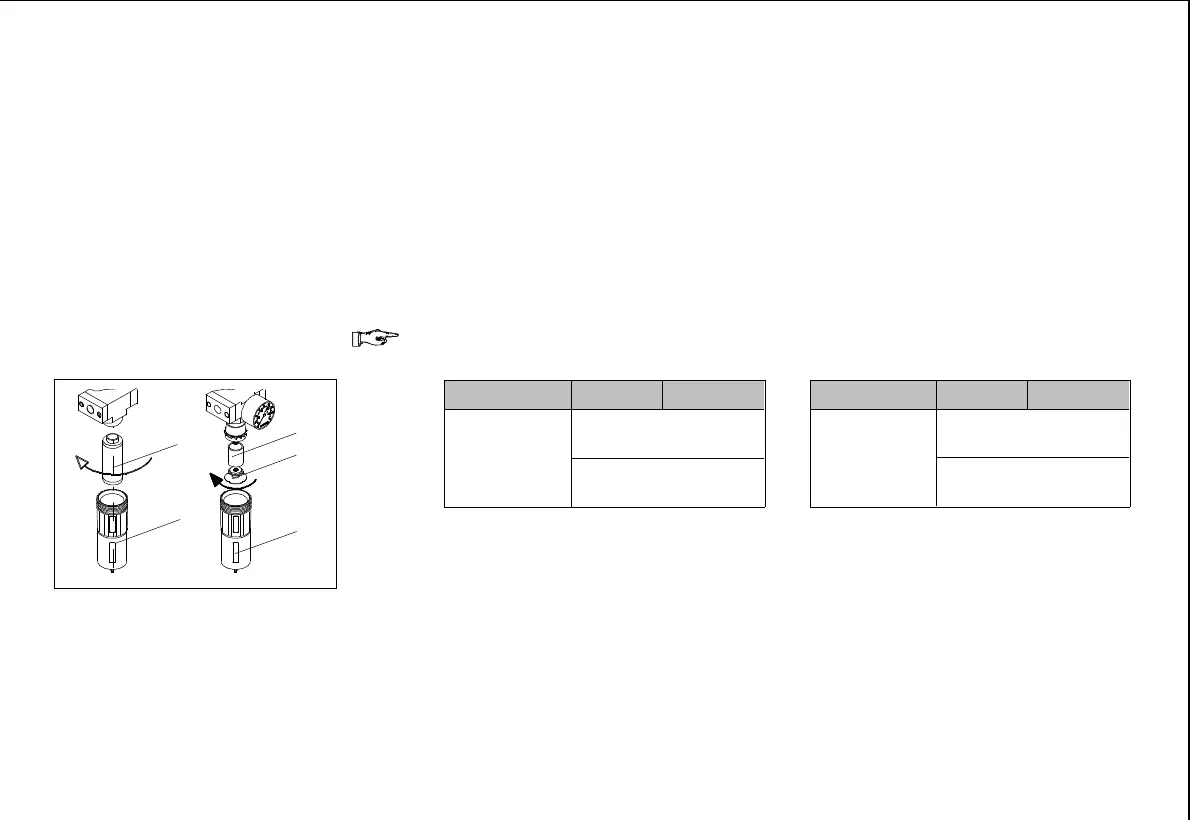

Bild 26/Fig. 26
LFM..-... LF-... LFR-...
Filterpatrone
(E) wechseln.
Filterteller (D)
abdrehen.
Filterpatrone (C)
wechseln.
Bild 25
LFM..-... LF-... LFR-...
Replace the
filter element
Unscrew the filter
plate (D).
(E). Replace the filter
element (C).
Fig. 25
9607C D/GB 13
