Festo SPC−AIF−... 0506b Español
25
3 Montaje
Montar el interface de ejes lo más cerca posible del corres
pondiente actuador. La longitud típica del cable al sistema
de medición es aprox.
de 300 mm.
El interface de ejes tipo SPC−AIF−... se monta sobre una
superficie plana.
S Fijar el interface de ejes por lo menos con 3 tornillos
M
4.
El interface de ejes puede montarse verticalmente.
Para esto se necesitan soportes en escuadra adicionales
(tipo
SPC−HBW−SET) de los accesorios Festo.

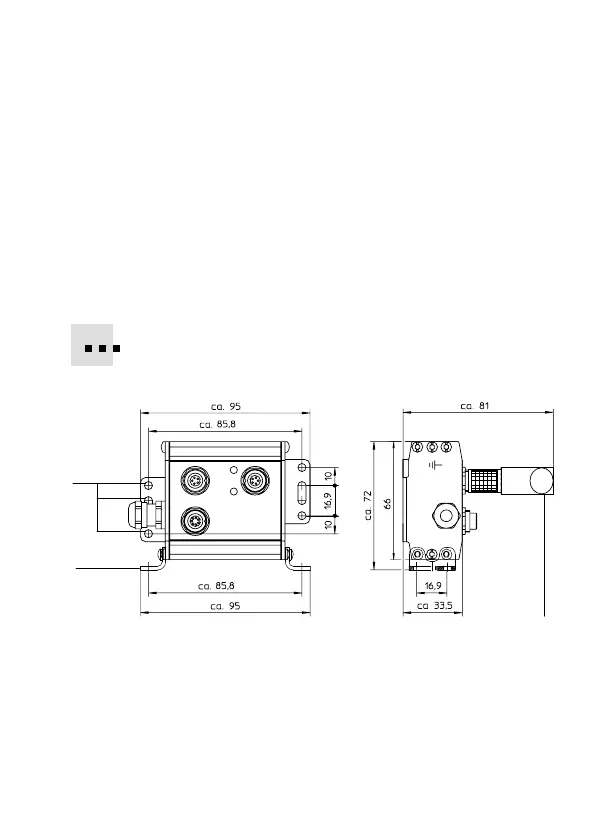

1
2
3
1 Agujeros para fijación horizon
tal
2 Conector acodado
3 Soportes en escuadra adi
cionales (accesorio) para fi
jación vertical
