3 Montage
Monter l’interface d’axe à proximité directe de l’axe
concerné. Le câble menant au système de mesure est
généralement d’une longueur d’environ 300 mm.
L’interface d’axe type SPC−AIF−... est fixée sur une surface
plane.
S Fixer l’interface d’axe type à l’aide d’au moins 3 vis
M4.
Les interfaces d’axes peuven
t être montées verticalement.
Pour y parvenir, des équerres de maintien séparées type
SPC−HBW−SET, faisant partie des accessoires, sont néces
saires.

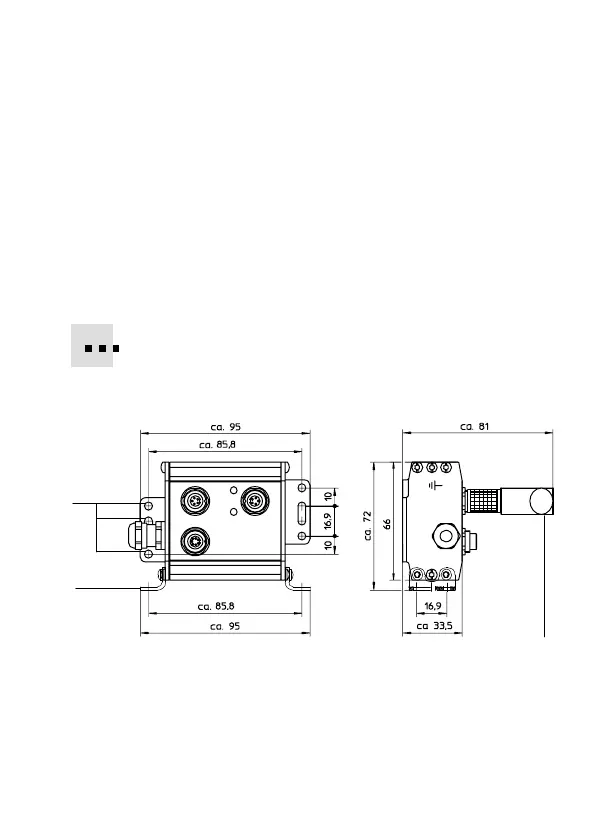

1
2
3
1 Trous de fixation pour mon
tage horizontal
2 Connecteur coudé
3 Equerres de maintien
supplémentaires (acces
soire) pour le montage
vertical
