Festo SPC−AIF−... 0506b Français36
4 Instructions d’installation
Avertissement
Les perturbations électromagnétiques peuvent pro
duire de rapides mouvements de compensation de
l’axe. Respecter les consignes d’installation pour éviter
les perturbations
électromagnétiques.
Relier la borne de terre de la face gauche du boîtier
par un câble de faible impédance (câble court et de
grande section)
au potentiel de la terre, si le module
de commande n’est pas installé sur un bâti de machine
mis à la terre.
Uniquement pour le système d
e mesure de déplace
ment du type MLO−POT−...−LWG :
Pour la mise à la terre, relier la tresse de mise à la terre
(fournie avec le système de mes
ure) au connecteur
plat du système de mesure et la borne de terre du mo
dule de commande.

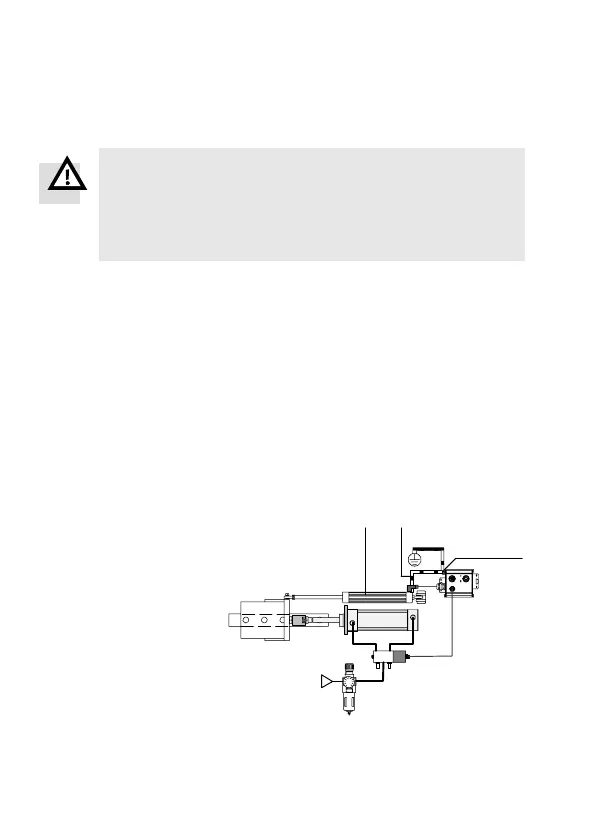

1 Système de mesure
de déplacement
(ici type SPC−AIF−
POT−LWG)
2 Tresse de mise à la
terre (uniquement
pour le système de
mesure de déplace
ment du type
MLO−POT−...−LWG)
3 Borne de terre
12
3
ÖÖ
ÖÖ
ÖÖ
ÖÖ
