Festo SPC−AIF−... 0506b Français 37
Uniquement avec le module oscillant du type
DSMI−...:
Pour la mise à la terre, relier la borne de terre du DSMI
et la borne de terre du module d
e commande par une
tresse de mise à la terre ou un câble de mise à la terre
(section min. 2,5 mm
2
, longueur max. 0,5 m).

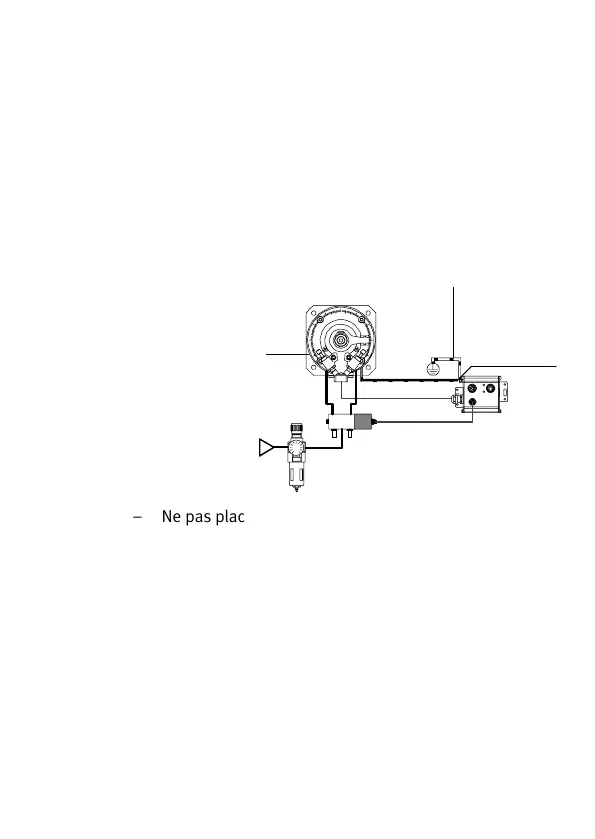

1 Module oscillant
avec système de
mesure intégré
type DSMI−...
(vue arrière)
2 Tresse de mise à la
terre ou câble de
mise à la terre
3 Borne de terre
1
2
3
ÖÖ
ÖÖ
ÖÖÖÖ
ÖÖÖÖ
Ne pas placer le câble du module de commande, le
câble CP, le câble du système de mesure et le câble du
distributeur proportionnel à proximité d
es câbles ou
parallèlement aux câbles à haut niveau de bruit.
 N’utiliser que des câbles d’origine. Bloquer les
connecteurs à l’aide des écrous−raccords, pour
éviter
qu’ils ne se débranchent p. ex. par suite des vibra
tions.
Obturer les connecteurs inutilisés avec les bouchons
étanches. Ceci permet de garan
tir l’indice de protec
tion IP65.
