Festo SPC−AIF−... 0506b Italiano 45
3 Montaggio
Montare l’interfaccia assi il più vicino possibile al relativo
attuatore. I cavi di collegamento al sistema di rilevamento
hanno una lunghezza st
andard di 300 mm.
L’interfaccia assi tipo SPC−AIF−... viene fissata su una su
perficie piana.
S Fissare l’interfaccia assi utilizzando almeno 3 viti M4.
Le interfacce
assi possono essere montate in posizione
verticale. Perciò sono necessarie squadrette di fissaggio
separate tipo SPC−HBW−SET (accessori).

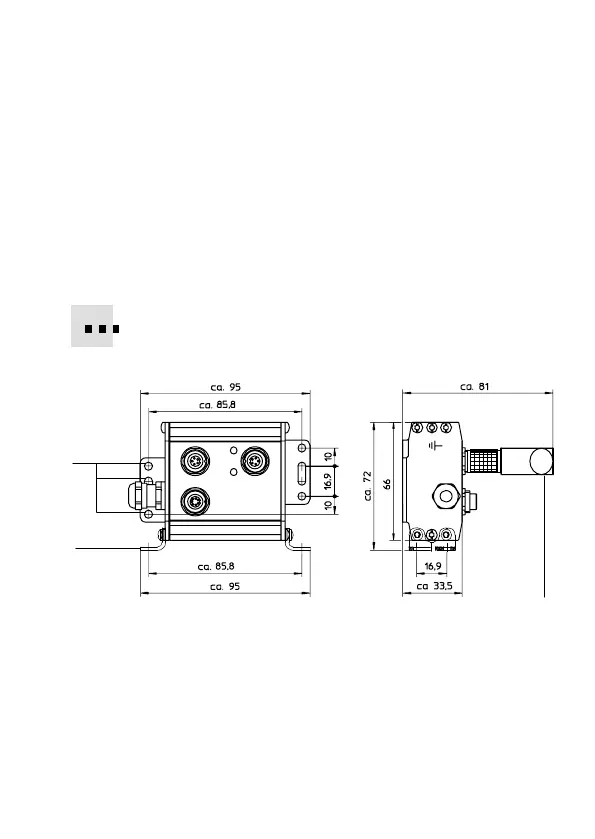

1
2
3
1 Fori di fissaggio per montaggio
orizzontale
2 Connettore angolare maschio
3 Squadrette di fissaggio sup
plementari (accessori) per il
montaggio in posizione
verticale
