4 Indicazioni per l’installazione
Avvertenza
Le anomalie causate da radiodisturbi possono dare
luogo a rapidi movimenti di compensazione dell’asse.
Attenersi alle indicazioni per l’installazione riportate di
seguito, allo scopo di escludere la possibilità di anoma
lie di funzionamento dovute a radiodisturbi.
Se l’interfaccia assi non è montata su un telaio mac
c
hina dotato di messa a terra, creare un collegamento
a bassa resistenza (cavi di lunghezza appena suffi
ciente a sezione elevata) tra la connessione di
terra sul
lato sinistro dell’alloggiamento e il potenziale di terra.
Solo per il potenziometro lineare analogico tipo
MLO−POT−...−LWG:
Per effettuare la m
essa a terra, collegare la piattina di
massa (in dotazione al potenziometro) al connettore
piatto del potenziometro e alla connessione di terra
dell’interfaccia assi.

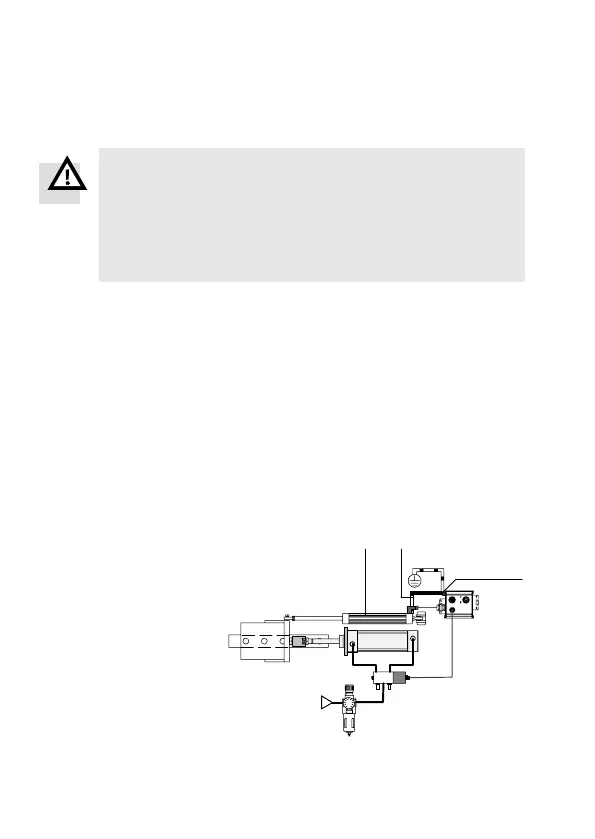

1 Sistema di rileva
mento posizione
(nella figura:
SPC−AIF−POT−LWG)
2 Piattina di massa
(solo nel potenzio
metro lineare tipo
MLO−POT−...−LWG)
3 Connessione di terra
12
3
