Festo SPC−AIF−... 0506b Italiano 47
Solo per il modulo oscillante tipo DSMI−...:
Effettuare la messa a terra collegando la connessione
di terra del modulo DSMI e la connessione di terra
dell’interfaccia
assi mediante una piattina di massa o
un cavo di massa (sezione min. 2,5 mm
2
, lunghezza
max. 0,5 m).

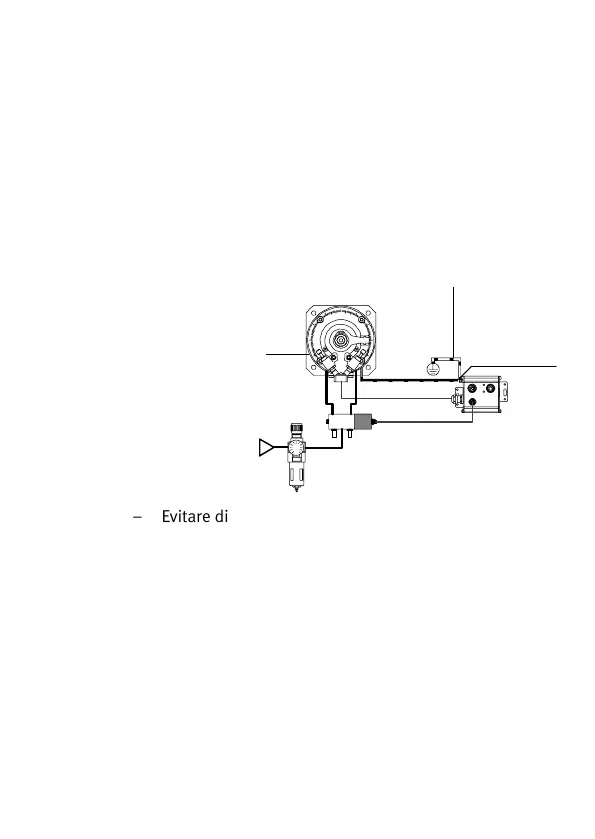

1 Modulo oscillante
DSMI−... con
sistema di misura
zione incorporato
(vista posteriore)
2 Piattina o cavo di
massa
3 Connessione di terra
1
3
Evitare di posare i cavi CP, dell’interfaccia assi, del si
stema di misurazione e della valvola proporzionale di
controllo portata vicino o parallelam
ente rispetto a
cavi con un elevato livello di disturbo.
Impiegare solo cavi originali. Fissare i connettori con
l’ausilio della ghiera, onde evitare
scollegamenti acci
dentali dovuti ad es. a vibrazioni.
Chiudere le connessioni non utilizzate con i tappi di
protezione forniti in dotazione. Solo in tal modo è
gar
antito il grado di protezione IP65.
