3 Montage
Montieren Sie das Achsinterface in unmittelbarer Nähe des
jeweiligen Antriebs. Die Kabellänge zum Messsystem be
trägt typisch ca. 300 mm.
Das Achsinte
rface Typ SPC−AIF−... wird auf einer ebenen
Fläche befestigt.
S Befestigen Sie das Achsinterface mit mindestens 3
M4−Schrauben.
Die Achsinterfaces können senkrecht
montiert werden.
Hierfür sind separate Haltewinkel
Typ SPC−HBW−SET aus
dem Zubehör notwendig.
1
2
3

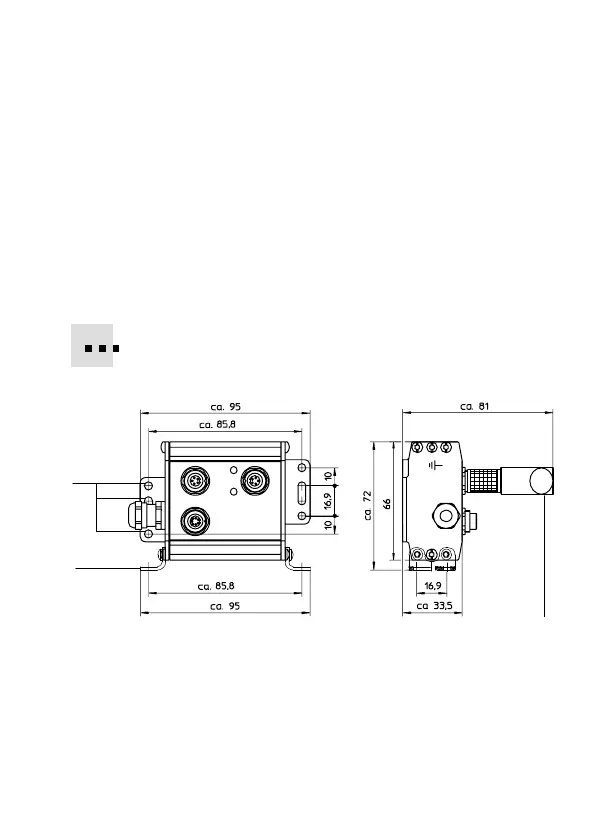

1 Befestigungsbohrungen für
waagerechten Einbau
2 Winkelstecker
3 Zusätzliche Haltewinkel
(Zubehör) für die Montage
bei senkrechtem Einbau
