Festo SPC−AIF−... 0506b Deutsch6

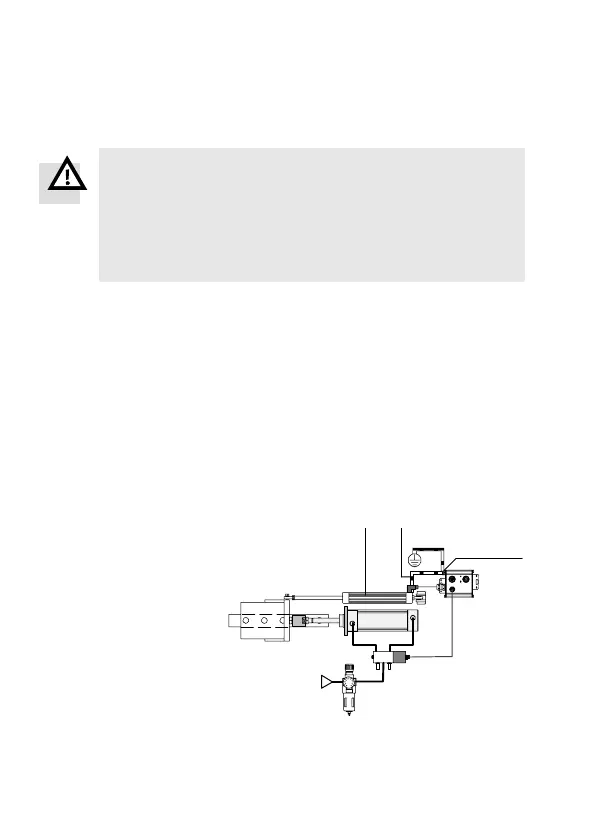

4 Installationshinweise
Warnung
Störungen durch elektromagnetische Einflüsse können
zu schnellen Ausgleichsbewegungen der Achse führen.
Beachten Sie die folgenden Installationshinweise, um
Störungen durch
elektromagnetische Einflüsse zu ver
meiden.
Verbinden Sie den Erdungsanschluss der linken
Gehäuseseite niederohmig (kurze Leitung mit großem
Querschnitt) mit dem Erdpotenzi
al, wenn das Achs−
interface nicht auf einem geerdeten Maschinengestell
montiert ist.
 Nur bei Wegmesssystem Typ MLO−POT−...−LWG:
Zur Erdung verbinden Sie das M
asseband (im Liefer
umfang des Messsystems) mit dem Flachstecker des
Messsystems und dem Erdungsanschluss des
Achsinterface.
1 Wegmesssystem
(hier Typ SPC−AIF−
POT−LWG)
2 Masseband (nur bei
Wegmesssystem Typ
MLO−POT−...−LWG)
3 Erdungsanschluss
12
3
