Festo SPC−AIF−... 0506b Deutsch7
Nur bei Schwenkmodul Typ DSMI−...:
Zur Erdung verbinden Sie den Erdungsanschluss des
DSMI und den Erdungsanschluss des Achsinterface
mit einem Masseband oder einem Massekabel (Quer
sch
nitt min. 2,5 mm
2
, Länge max. 0,5 m).

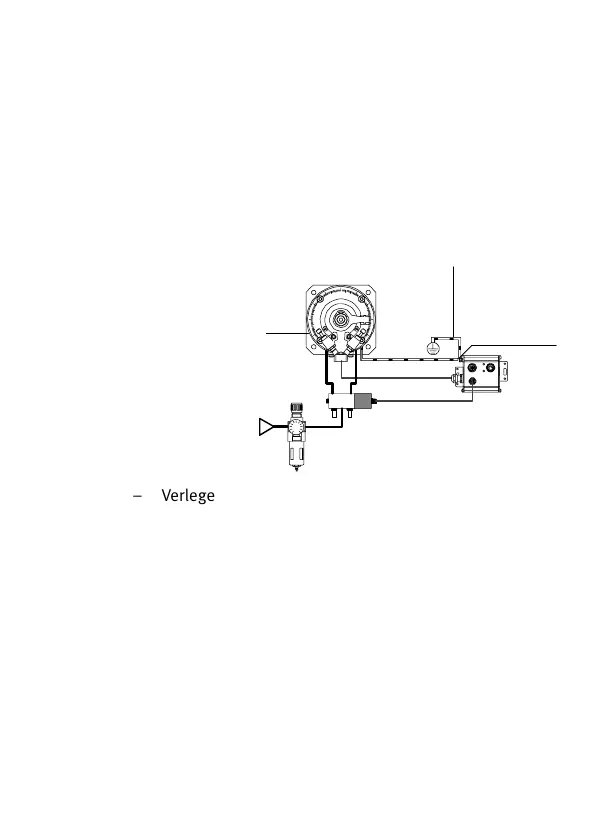

1 Schwenkmodul mit
integriertem Mess−
System Typ DSMI−...
(Rückansicht)
2 Masseband oder
Massekabel
3 Erdungsanschluss
1
3
Verlegen Sie Achsinterface−Kabel, CP−Kabel, Mess−
System−Kabel und Proportional−Wegeventilkabel nicht
in der Nähe oder parallel zu Leitungen mit hohem Stör
p
egel.
Verwenden Sie nur die Originalkabel. Fixieren Sie die
Stecker mit Hilfe der Überwurfmutter, um unbeabsich
tigtes Lösen, z. B. durch Erschütterungen, zu vermei
den.
Verschließen Sie ungenutzte Anschlüsse mit den mit
gelieferten Schutzkappen. Nur dann ist die Schutzart
IP65 sichergestellt.
