Festo SPC−AIF−... 0506b Svenska 55
3 Montering
Montera axelgränssnittet omedelbart i närheten av driften.
Kabellängden till mätsystemet belöper sig typiskt till ca.
300 mm.
Axelgränssnittet typ SPC−AIF−... skall
fästas på en jämn
yta.
S Fäst axelgränssnittet med åtminstone 3 M4−skruvar.
Axelgränssnitten kan monteras vertikalt. Därtill behövs
separata hållvinklar typ SPC−HBW−SET frå
n reservdelarna.

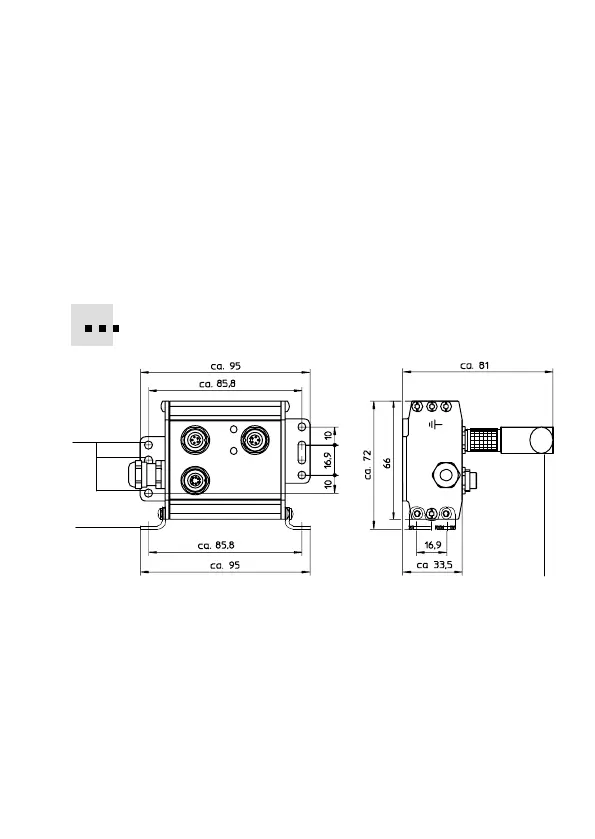

1
2
3
1 Fästhålen för vågrät montering
2 Vinklad kontakt
3 Separata hållvinklar
(tillbehör) på vertikal
montering
