4 Funcionamiento

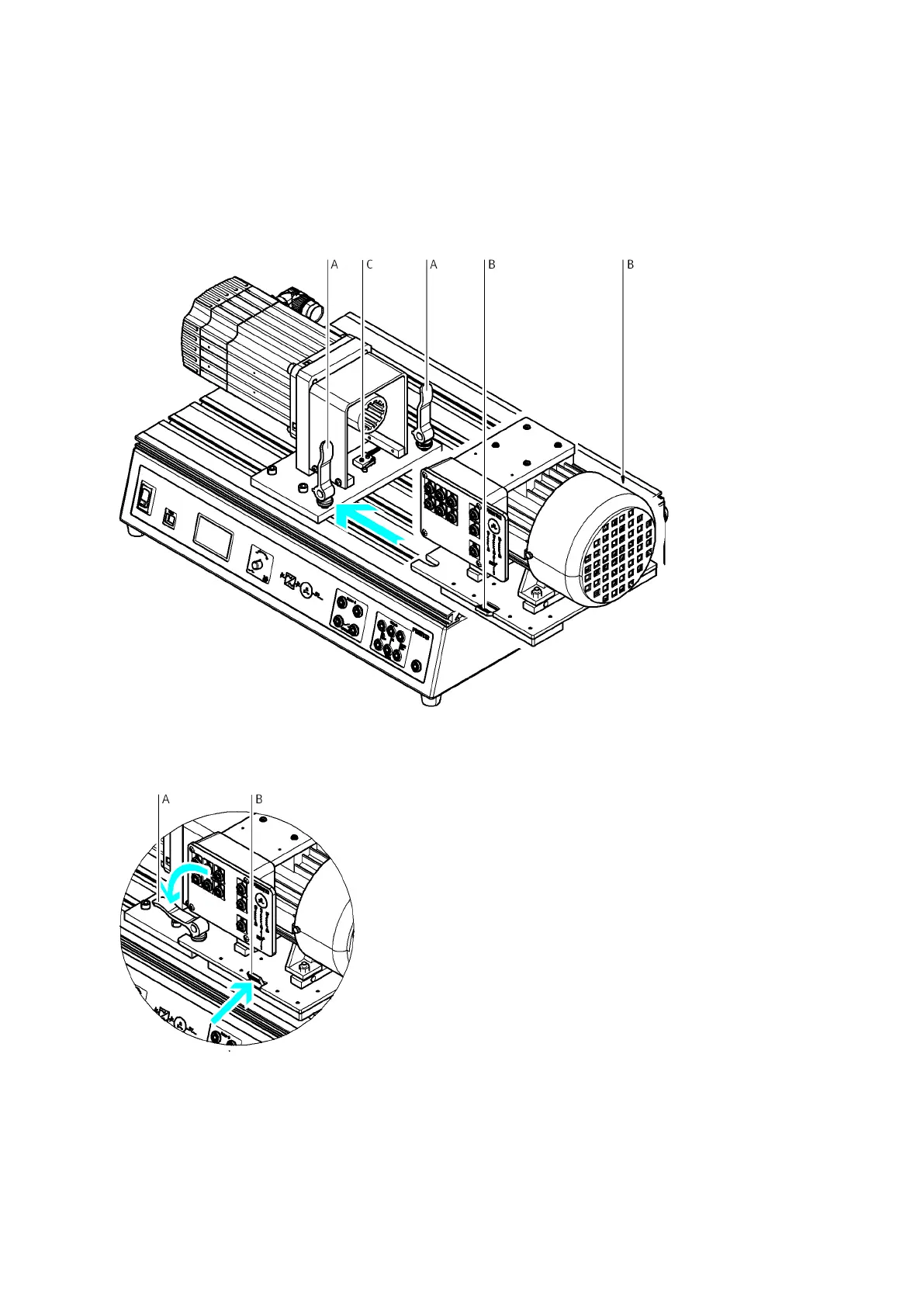

Montaje del componente que se someterá a pruebas:
1. Desconectar el interruptor de la red y el interruptor principal.
2. Abrir las dos palancas de fijación rápida (A) (colocarlas en posición vertical).
3. Presionar las dos pestañas de sujeción (B) y mantenerlas presionadas.
4. Introducir en las ranuras la placa de soporte para el componente a controlar.
5. Acercar el componente a probar al servomotor hasta que se activa el detector de posición final (C).
6. Sujetar el componente en la placa ranurada. Con ese fin, soltar las dos pestañas (B) para que encastren
en los rebajes. A continuación, colocar en posición horizontal las dos palancas de fijación (A).
52
© Festo Didactic GmbH & Co. KG 757309
