4 Utilisation

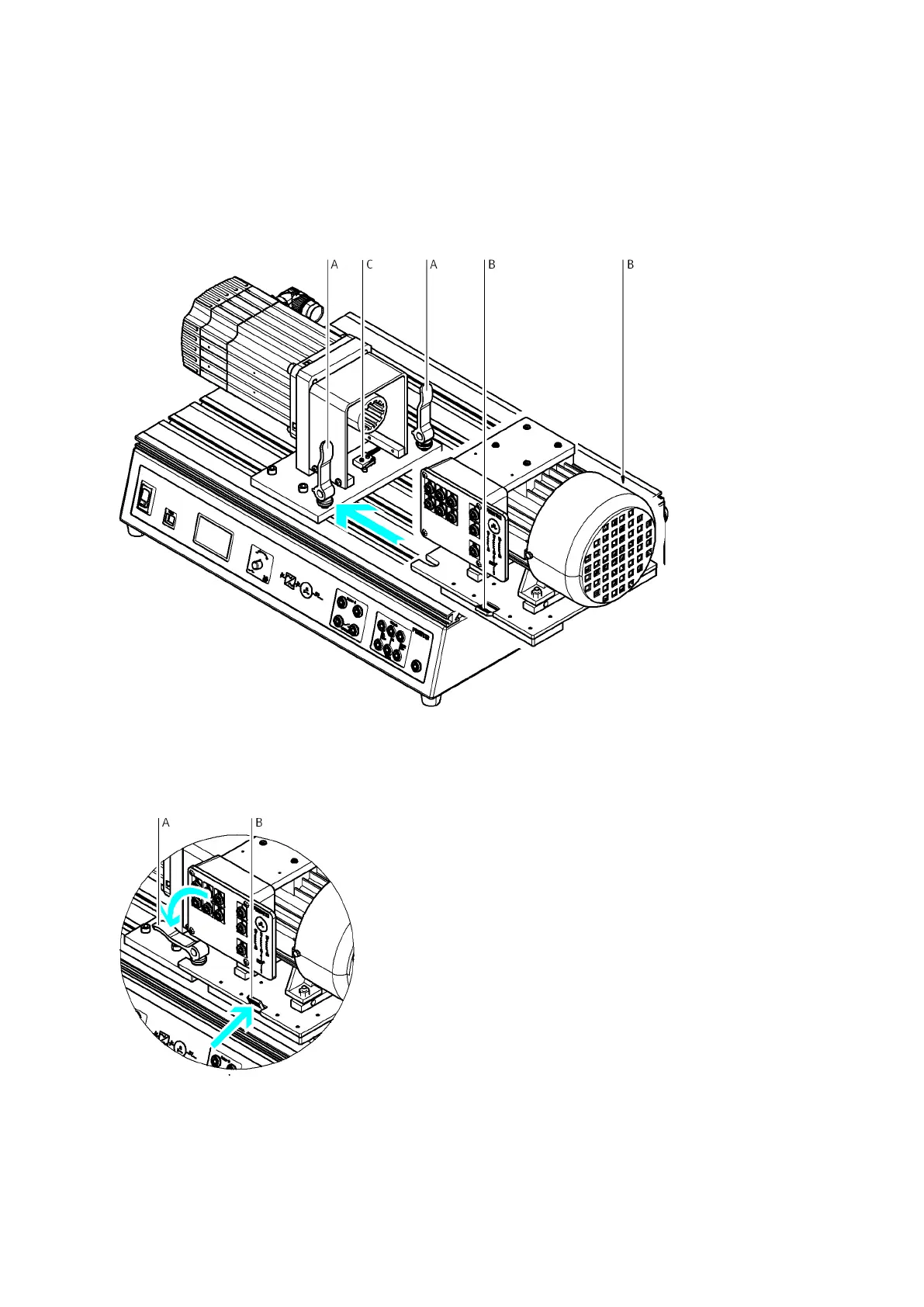

Montage du moteur à essayer – comme suit :
1. Amener l'interrupteur secteur et l'interrupteur général sur « Arrêt ».
2. Débloquer les deux leviers de serrage rapide (A) du banc d'essai (en les mettant à la verticale).
3. Appuyer sur les deux leviers de blocage (B) du moteur à essayer et les maintenir enfoncés.
4. Introduire l'embase du moteur à essayer dans les rainures du pupitre.
5. Pousser le moteur à essayer vers le servomoteur-frein jusqu'à l'actionnement du détecteur de fin de
course (C).
6. Fixer le moteur à essayer au pupitre. Pour ce faire, relâchez les deux leviers de blocage (B) ; ils
s'enclenchent automatiquement. Rabattre ensuite les leviers de serrage rapide (A).
72
© Festo Didactic GmbH & Co. KG 757309
