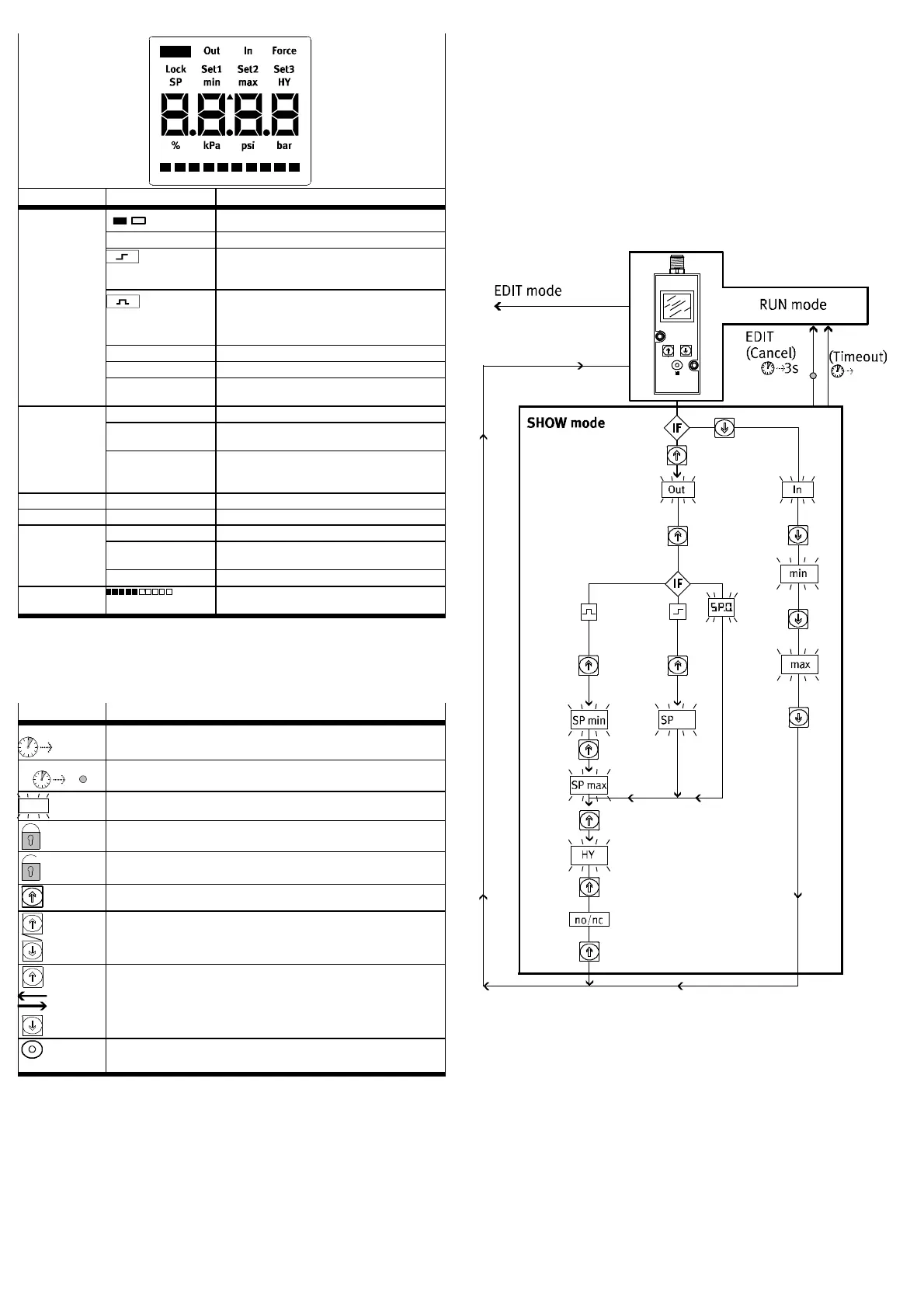

6.3 Símbolos en el display del VPPM-...C1
Nivel de menú Símbolo Descripción
Out
/
Salida de conexión activada / desactivada
[Out] Salida de conexión
[SP]
Comparador de valores umbral
Punto de conmutación
[SP max]
[SP min]
Comparador de márgenes
Punto de conmutación superior
Punto de conmutación inferior
SP.O. SetPoint OK
[HY] Histéresis
[NO]
[NC]
Contacto normalmente abierto
Contacto normalmente cerrado
In [In] Entrada
[min]
[max]
Valor inferior de presión
Valor superior de presión
[mA] o [V]
1)
,
[%],
[bar], [psi] o [kPa]
2)
Unidades de entrada
Force [Force] Valor de referencia manual
Set... [Set 1], [Set 2], [Set 3] Conjuntos de parámetros de fábrica
SPEC [SPEC] Menú especial
[LOCK] Código de seguridad activo (blo queado contra
programación no autorizada)
[kPa], [psi], [bar] Unidades de presión, conmutables
Indicación de la presión mediante un diagrama de
barras
1) 1) Depende de la variante del VPPM-...C1
2) Depende de la unidad ajustada en el menú SPEC
Fig. 15
6.4 Símbolos para repres entar la estruc tur a de menú
Símbolo Significado
80s
(Timeout)
Regreso automático al estado inicial (modo RUN), una vez transcurrido el
tiempo de superv isión (en este caso, 80 segundos)
3s
EDIT (Cancel)
Para regresar manualmente al estado inicial (modo RUN), pulse la tecla EDIT
durante 3 segundos
Out
El símbolo en el display parpadea (en este caso, Out)
Código de seguridad activo (Lock - bloqueado contra programación no auto-
rizada)
Código de seguridad no activo (lo ck)
Pulse la tecla (en este caso, la tecla UP)
Pulse la tecla UP o DOWN para ajustar valores o seleccionar funciones
Pulse la tecla UP o DOWN para cambiar las funciones en el menú
Edit
Pulse la tecla EDIT
Fig. 16
Modo RUN
El modo RUN visualiza el valor actual de presión de la salida (Out). Al pulsar breve-
mentelateclaDOWNsevisualizaelvalornominaldelaentrada(In).
Modo SHOW ( Fig. 17)
Cuando el VPPM-...-C1 está en modo RUN, al pulsar la tec la UP o DOWN se activa el
modo SHOW.
Después de seleccionar la salida (Out), cada vez que se pulsa la tecla UP se van
mostrando consecutivamente los ajustes ac tuales de la salida de conexión (Out).
Después de seleccionar la entrada (In), cada vez que se pulsa la tecla DOWN se
van mostrando c onsecutivamente el valor de la presión mínima y el de la presión
máxima de la entrada [In].
El modo SHOW muestra los siguientes ajustes y valores:
Ajustes para [Out]:
– Función de conmutación [comparador de valor umbral/márgenes/SP.O.]
– Punto de conmutación [SP] o [SP min] y [SP max]
–Histéresis[HY]
– Característica de conexión [NO/NC]
• Pulse varias vec es seguidas la tecla U P y compruebe los valores y ajustes a ctua-
les para [Out]. Si se vuelve a pulsar la tecla UP después de que se muestre la
característica de conexión, se regresa al modo RU N.
Ajustes para [In]:
– Valor mínimo de la presión [min]
– Valor máximo de la presión [max]
• Pulse varias vec es seguidas la tecla D OWN y compruebe los valores actuales de
[In]. Si se vuelve a pulsar la tecla DOWN después de que se muestre la presión
máxima, se regresa al modo RUN.
10s
1)
1) En función del ajuste en el menú [Out] en el modo EDI T
Fig. 17
