Remarque
Une utilisation incorrecte peut causer des dysfonctionnements.
• S'assurer que les consignes suivantes sont toujours respectées pour la mise
en service correcte et sûre du produit.
• Comparer les valeurs limites indiquées dans cette notice d'utilisation avec les
conditions d’utilisation (par ex. fluide autorisé, pressions, forces, couples,
températures, masses, vitesses, te nsions).
• Tenir compte des conditions ambiantes sur le lieu d’utilisation.
• Tenir co mpte des prescriptions des organismes professionnels, des services de
contrôle technique, de la VDE (Fédération allemande des industries de l'élect-
rotechnique, de l'électronique et de l'ingénierie de l'information) et des ré-
glementations nationales en vigueur.
• Retirer toutes les protections de transport comme la cire, les films plastiques
(polyamide), les caches ( polyéthylène) et les cartons. Les emballages sont
conçus pour que leurs matériaux puissent être recyclés (exception: papier
huileux = déchet résiduel).
• Utiliser le produit dans son état d'origine sans y apporter de modifications non
autorisées.
• Respecter les avertissements et indications figurant sur le produit et dans la
présente notice d'utilisation.
• Veiller au conditionnement correct de l'air comprimé ( Cara ctéristiques
techniques).
• Mettre l'installation progressivement sous pression. On évite ainsi tout mou-
vement incontrôlé.

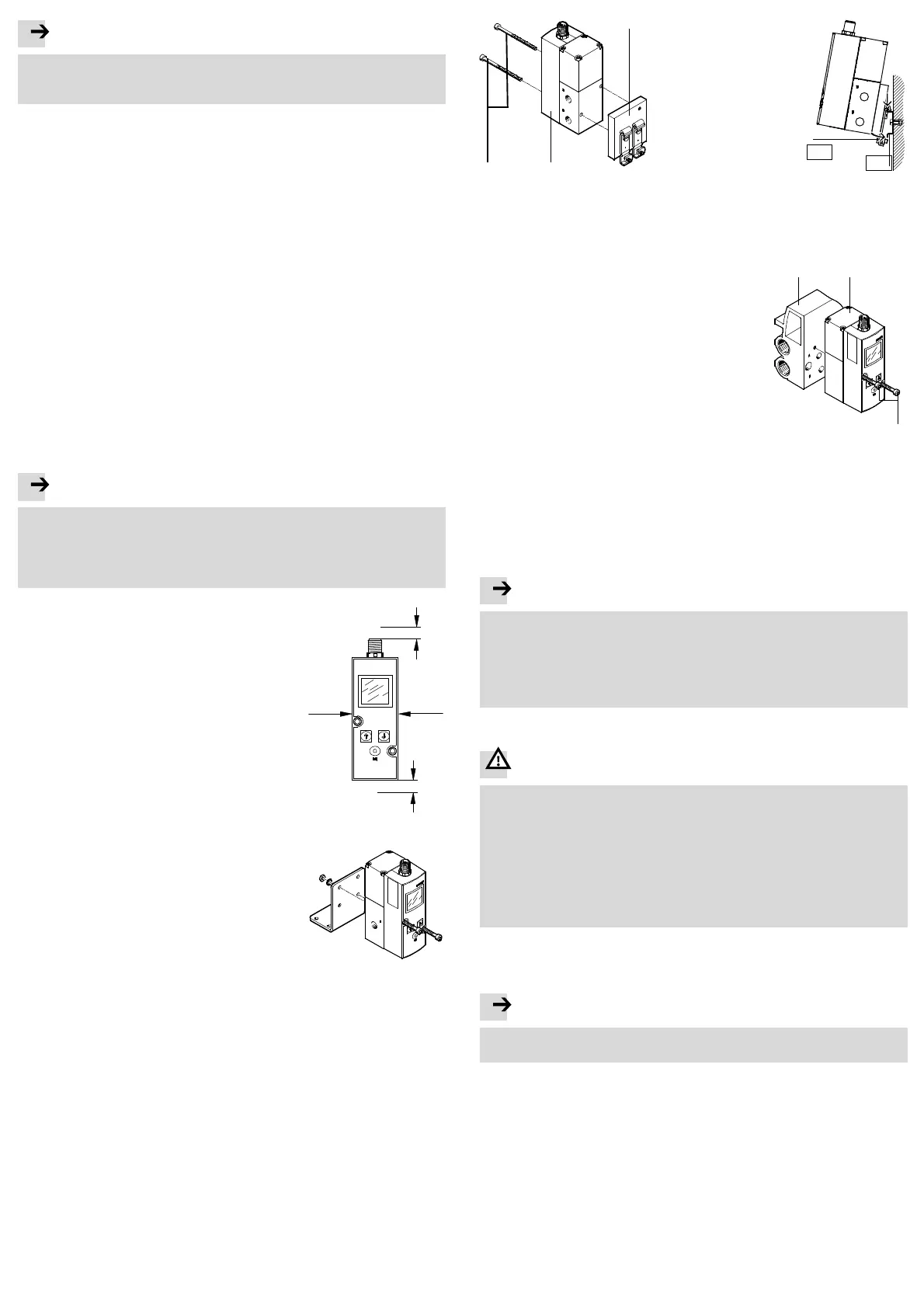

5Montage
5.1 Mécanique
Remarque
• Le montage et la mise en service doivent être effectués uniquement par du
personnel qualifié et conformément à la notice d'utilisation.
• Manipuler le VPPM-...C1 en veillant à ne pas endommager le connecteur
électrique. De tels dommages risquent de nuire à la sécurité de fonction-
nement.
• Prévoir suffisamment de place pour le rac-
cordement des câbles et des tuyaux. On évite ainsi
de plier le câble de connexion.
• Placer le VPPM-...C1 le plus près possible du
consommateur. Cela permet une meilleure préci-
sion de régulation et des temps de réaction plus
courts.
Fig. 6
Montage sur panneau (distributeur à orifice tarau dé)
• Fixer le VPPM-...C1 (1/8” et 1/4”) à l'endroit prévu
à l'aide de deux vis M4. Utiliser, si nécessaire, une
équerre de type VAME-P1-A (voir figure). Lors du
montageduVPPMàl'aidedel'équerre,le
VPPM-...C1 doit être c hargé uniquement de
manière st atique (couple de serrage: env.
1,5Nm).
• Fixer le VPPM-...C1 (1/2”) avec deux vis M5 à l'em-
placement prévu (couple de serrage 2,0Nm).
Fig. 7
Montage sur rail (distributeur à orific e taraudé)
• Monter l'adaptateur pour rail à l'aide des vis qui l'accompagnent (x”: M4 x 65,
¼”: M4 x 77) sur le VPPM-...C1 (couple de serrage env. 1,5Nm).
• Fixer le VPPM-...sur le rail.
• Sécuriser le VPPM-...C1 avec les vis de sécurité de l'adaptateur de rail (couple
de serrage de 1,5Nm).
1
2
3
4
5
1 Adaptateur pour rail
type VAME-P1-T
2 VPPM-...C1
3 Vis de fixation M4
4 Rail symétrique
5 Bride de serrage sur ra il
Fig. 8
Montage sur embase (distributeur à flasque)
• Fixer le VPPM-...C1 2 sur la barrette de rac-
cordement pneumatique Type VABM-P1-SF-
G18-...1.
• Serrer les vis de fixation 3 (coupledeserrage
1,5Nm).
Fig. 9
1
2
3
5.2 Pneumatique (distributeur à orifice taraudé)
• Retirer les éléments de fermeture se trouvant sur les raccords d'alimentation.
• Monter les tuyaux sur les raccords suivants ( figure 1):
– Entréedepression(1)Pos.5
– Sortie de pression (2) Pos. 2
• Monter un silencieux sur l'orifice de purge (3) pos. 3 ou réaliser une évacuation
commune de l'air d'éc happement.
Fluide de service
Remarque
Une teneur en huile résiduelle trop importante dans l'air comprimé réduit la
durée de vie du distributeur.
• En cas d'utilisation d'huiles biologiques (huiles composées d'esters syn-
thétiques ou natifs dont par ex. le méthylester de colza), la teneur maximale
en huile résiduelle, à savoir 0,1mg/m³, ne doit pas être dépa ssée.
( ISO 8573-1:2010 [7:4:2]).
5.3 Électrique
Avertissement
Pour l’isolation électrique de la tension de service:
• Utiliser exclusivement pour l’approvisionnement électrique des circuits
électriques TBTS selon CEI/DI N E N 60204-1 (Très Basse Tension de Sécurité,
TBTS).
Tenir compte également des exigence s générales qui s'appliquent aux circuits
électriques TBTS selon CEI/EN 60204-1.
• Utiliser exclusivement des sources de courant garantissant une isolation
électrique sûre de la tension de service, conformément à la norme CEI/EN
60204-1.
L'utilisation des circuits électriques TBTS permet d'assurer l'isolation (protection
contre les contacts directs et indirects) selon CEI/EN 60204-1 ( Equipement
électrique des machines, exigences générales).
Remarque
Les fils de signaux longs réduisent l'immunité aux perturbations.
• Veiller à ce que la longueur des fils de signaux reste inférieure à 10m.
