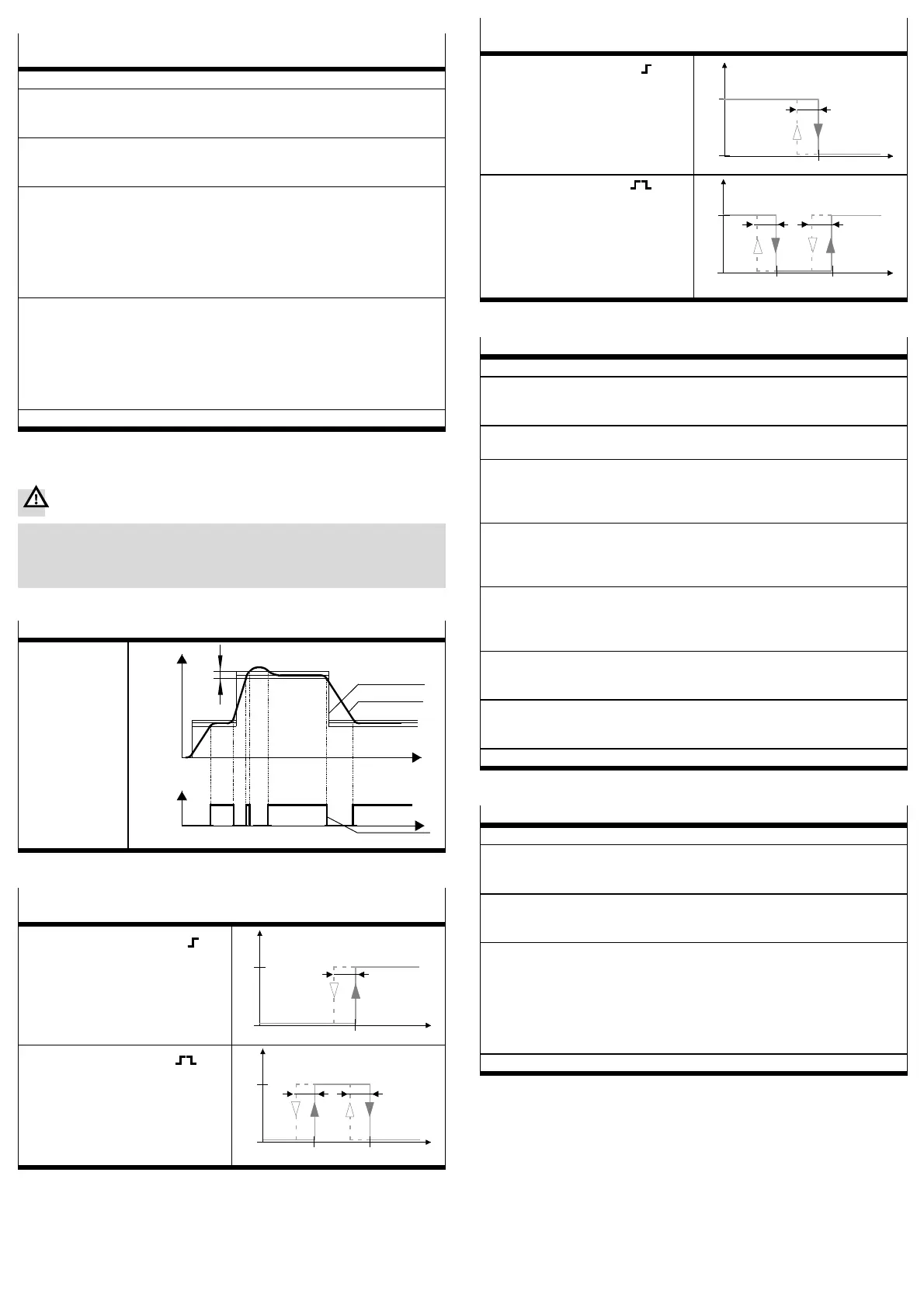

6.5 Configuration du VPPM-...C1
Modification de la plage de pression et la configuration de la présentation de
la valeur de consigne
1. Appuyez sur la touche EDIT pour activer le mode EDIT.
[lock] clignote uniquement lorsque le verrouillage de sécurité est activé :
2. Appuyez sur la touche UP/DOWN jusqu'à ce que le code de sécurité choisi
soit réglé. Validez en a ppuyant sur la t ouche EDIT.
[Out] clignote.
3. Appuyez sur la touche UP/DOWN jusqu'à ce que [In] clignote sur l'afficheur,
puis appuyez sur la touche EDIT.
[min] clignote.
Modification de la plage de rég la ge de pression :
4. Utilisez les touches UP/DOWN pour régler la v aleur de pression minimale,
puis appuyez sur la touche EDIT.
[max] clignote.
5. Utilisez les touches UP/DOWN pour régler la valeur de pression maximale,
puis appuyez sur la touche EDIT.
Le mode de présentation courant de la valeur de consigne clignote.
– En fonction de la variante du VPPM-...C1, [mA] ou [V] clignote,
– ou le pourcentage [%] clignote
– ou, selon l'unité réglée dans le menu SPEC, [kPa], [psi] ou [bar] clignote.
Pour configurer la présentation de la valeur de consigne
6. Utiliser les touches UP/DOWN pour choisir le type d'affichage souhaité, puis
appuyer sur la touche EDIT.
Le VPPM-...C1 est de nouveau en mode RU N.
Fig. 19
Configurationdelasortiedecommutation(Out)
Aver tissement
Selon la fonctionnalité de la machine/de l'installation, la manipulation des états
de signaux peut entraîner des dommages personnels ou matériels graves.
• Tenir compte du fait que le changement de comportement de commutation
des sorties de commutation en mode EDIT prend immédiatement effet.
• Définir le mode de commutation souhaité pour la sortie de commutation D3.
Points de commutation (SP...) et hystérésis (Hy)
Pour le ré glag e SP.O.
Signal SP.O.
U[V]
p[bar]
t
t
Hystérésis
Valeur réelle
Val. cons.
Fig. 20
Points de commutation (SP...) et hystérésis (Hy) en cas de réglage NO (contact
àfermeture)
En cas de réglage
Comparateur à seuil
P
1
0
Hy
OUT
SP
En cas de réglage
Comparateur à fenêtre
Hy Hy
P
1
0
OUT
SP
min
SP
max
Fig. 21
Points de commutation (SP...) et hystérésis (Hy) en cas de réglage NC
(contact à ouverture)
En cas de réglage
Comparateur à seuil
P
1
0
SP
Hy
OUT
En cas de réglage
Comparateur à fenêtre
P
1
0
OUT
SP
min
SP
max
Hy
Hy
Fig. 22
Configurationdelasortiedecommutation
1. Appuyez sur la touche EDIT pour activer le mode EDIT.
Uniquement lorsque le verrouillage de sécurité est actif : [lock] clignote.
2. Appuyez sur la touche UP/DOWN jusqu'à ce que le code de sécurité choisi
soit réglé. Validez en a ppuyant sur la t ouche EDIT.
[Out] clignote.
3. Appuyez sur la touche EDIT.
Le c ompor tement actuel de commutation clignote.
4. Sélectionnez le c omportement de commutation souhaité (comparateur à
seuil, à fenêtre ou SP.O.) avec la touche UP/DOWN puis validez en appuyant
sur la touche EDIT.
En c as de fonction de commutation Comparateur à seuil ou à fenêtre :
[SP] ou [SP] [
min
] clignote.
5. Réglez le point de commutation ( SP ou SP
min
)aveclatoucheUP/DOWNet
validez en appuyant sur la touche EDIT.
En c as de fonction de commutation Comparateur à fenêtre:
[SP] [
max.
] clignote.
6. Régler le point de c ommutation ( SP
max.
) avec la touche UP/DOWN et valider
en appuyant sur la touche EDIT.
[HY] clignote.
7. Réglez l'hystérésis (HY) avec la touche UP/DOWN et validez en appuyant sur
la touche EDIT.
[NO] ou [NC] clignote.
8. Réglez la caractéristique de commutation (NO/NC) avec la touche UP/DOWN
et validez en appuyant sur la touche EDIT.
Le VPPM-...C1 est de nouveau en mode RU N.
Fig. 23
Forçagedel'entrée
1. Appuyez sur la touche EDIT pour activer le mode EDIT.
Uniquement lorsque le verrouillage de sécurité est actif : [lock] clignote.
2. Appuyez sur la touche UP/DOWN jusqu'à ce que le code de sécurité choisi
soit réglé. Validez en a ppuyant sur la t ouche EDIT.
[Out] clignote.
3. Appuyez sur la touche UP ou sur la touche DOWN jusqu'à ce que [Force] clig-
note sur l'afficheur, appuyez ensuite sur la touche EDIT.
[Force] clignote.
4. Appuyez sur les touches UP ou DOWN pour modifier la valeur prédéfinie.
Attention
Nota : la nouvelle valeur de c onsigne réglée est immédiatement reprise par le
régulateur.
5. En appuyant sur la touche EDIT, vous quittez le mode de forçage. Les valeurs
analogiques de t ension ou de courant de l'entrée sont à nouveau valables.
Le VPPM-...C1 est de nouveau en mode RU N.
