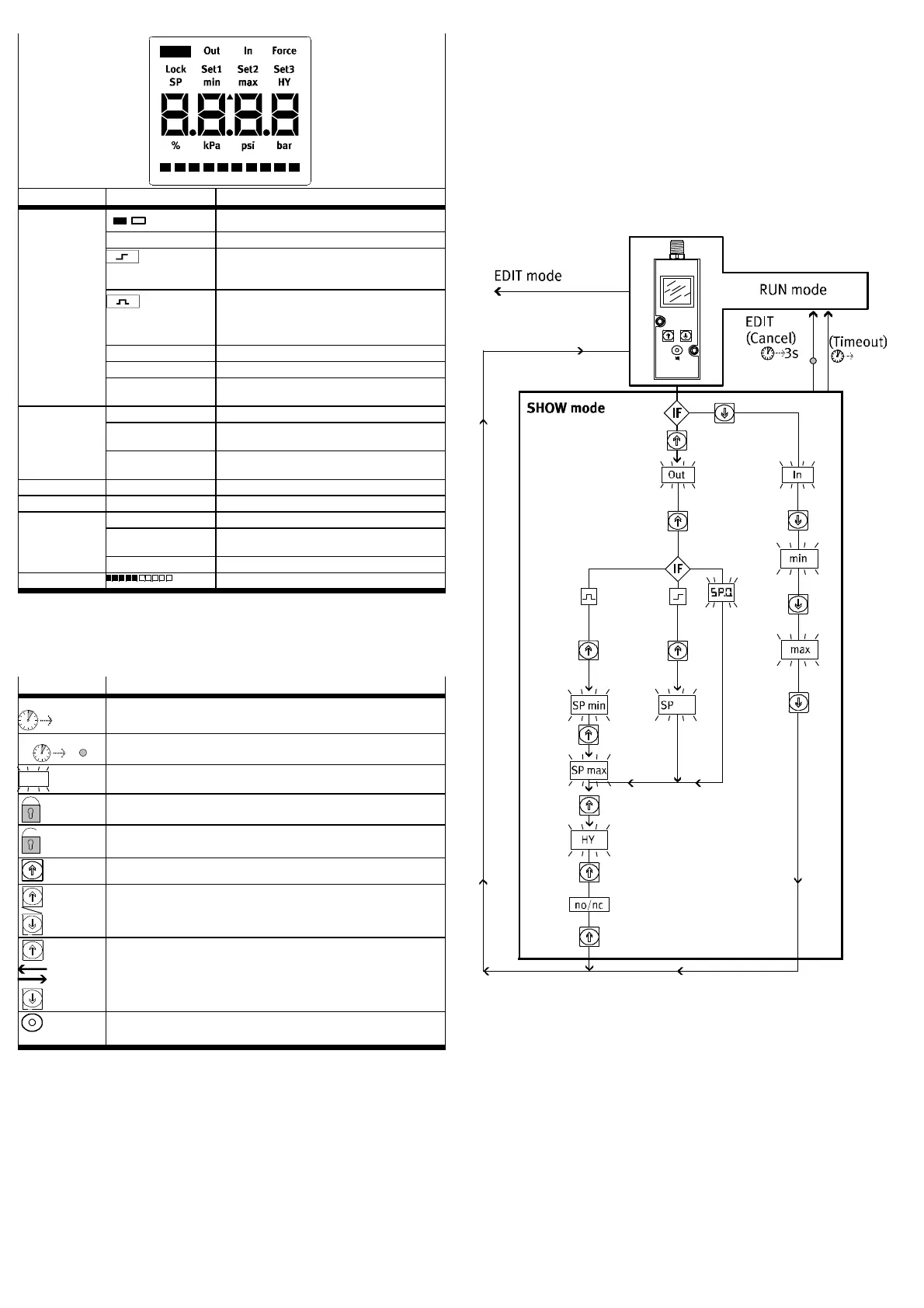

6.3 Symbolik auf dem Display des VPPM-...C1
Menüebene Symbol Beschreibung
Out
/
Schaltausgang gesetzt / nicht gesetzt
[Out] Schaltausgang
[SP]
Schwellwert-Komparator
Schaltpunkt
[SP max]
[SP min]
Fenster-Ko mparator
Oberer Schaltpunkt
Unterer Schaltpunkt
SP.O. SetPoint OK
[HY] Hysterese
[NO]
[NC]
Schließer (normally o pen)
Öffner (normally closed)
In [In] Eingang
[min]
[max]
unterer Druckwe rt
oberer Druckwert
[mA] oder [V]
1)
,[%],
[bar], [psi], [kPa]
2)
Einheiten des Eingangs
Force [Force] Manuelle Sollwer tv o rgabe
Set... [Set 1], [Set 2], [Set 3] Werks Parametersätze
SPEC [SPEC] Spezialmenü
[LOCK] Sicherheitscode aktiv (Sperrung gegen unbefugte
Programmierung)
[kPa], [psi], [bar] Einheiten des Drucks, umschaltbar
Druckanzeige als Balkendiagramm
1) Abhängig von der Variante des VPPM-…C1
2) Abhängig von der eingestellten Einheit im Menü SPEC
Fig. 15
6.4 Symbolik zur Darstellung der Menüstruktur
Symbol Bedeutung
80s
(Timeout)
Automatische Rückkehr in den Grundzustand (RUN-Modus) nach Ablauf der
Überwachungszeit (hier z.B. nach 80 Sekunden)
3s
EDIT (Cancel)
um manuell in den Grundzustand (RUN-Modus) zurückzukehren, 3 Sekunden
EDIT-T aste drücken
Out
Symbol auf dem Display blinkt (hier Out)
Sicherheitscode aktiv (lock – Sperrung gegen unbefugte Programmierung)
Sicherheitscode inaktiv (lock)
Taste (h ier UP-Taste) drücken
UP- oder. DOWN-Taste drücken zum Einstellen von Werten oder Wählen vo n
Funktionen)
UP- oder. DOWN-Taste drücken zum Wechseln der Funktionen im Menü
Edit
EDIT-T aste drücken
Fig. 16
RUN-Modus
Der RUN-Modus zeigt de n aktuellen Druckwer t des Ausgangs (Out) an. Durch kur-
zes Drücken der DOWN-Taste wird der Sollwert des Eingangs (In) angezeigt.
SHOW-Modus ( Fig. 17)
Wenn sich das VPPM-...-C1 im RUN-Modus befindet, wird nach zweimaligem Drü-
cken der UP-oder DOWN-Taste der SHOW-Modus aktiv.
Nach Auswahl des Ausgangs (Out) werden mit jeder weiteren Betätigung der UP-
Taste nacheinander die aktuellen Einstellungen des Schaltausgangs (Out) ange-
zeigt.
Nach Auswahl des Eingangs ( In) werden nacheinander mit Betätigung der DOWN-
Taste der Wert des Mindestdrucks und der Maximaldruck des Eingangs [In] ange-
zeigt.
Der SHOW-Modus zeigt folgende Einstellungen und Werte:
Einstellungen für [Out] :
– Sc haltfunktion [ S c hwellwert-/Fenster-Komparator/SP.O.]
– Schaltpunkt [SP] oder [SP min] und [SP max]
–Hysterese[HY]
– Sc haltcharakteristik [NO/NC]
• Drücken Sie mehrmals hintereinander die UP-Taste und prüfen Sie die aktuellen
Werte und Einstellungen von [Out]. Nach Anzeige der S c haltcharakteristik er-
folgt durch erneutes Drücken der UP-Taste die Rückkehr in den RUN-Modus.
Einstellungen für [In] :
– Minimaler Druckwert [min]
– Maximaler Druckwert [max]
• Drücken Sie mehrmals hintereinander die DOWN-Taste und prüfen Sie die ak-
tuellen Werte von [In]. Nach Anzeige des Maximaldrucks erfolgt durch erneutes
Drücken der DOWN-Taste die Rückkehr in den RUN-Modus.
10s
1)
1) Abhängig von der Einstellung im Menü [Out] im EDIT-Mode
Fig. 17
