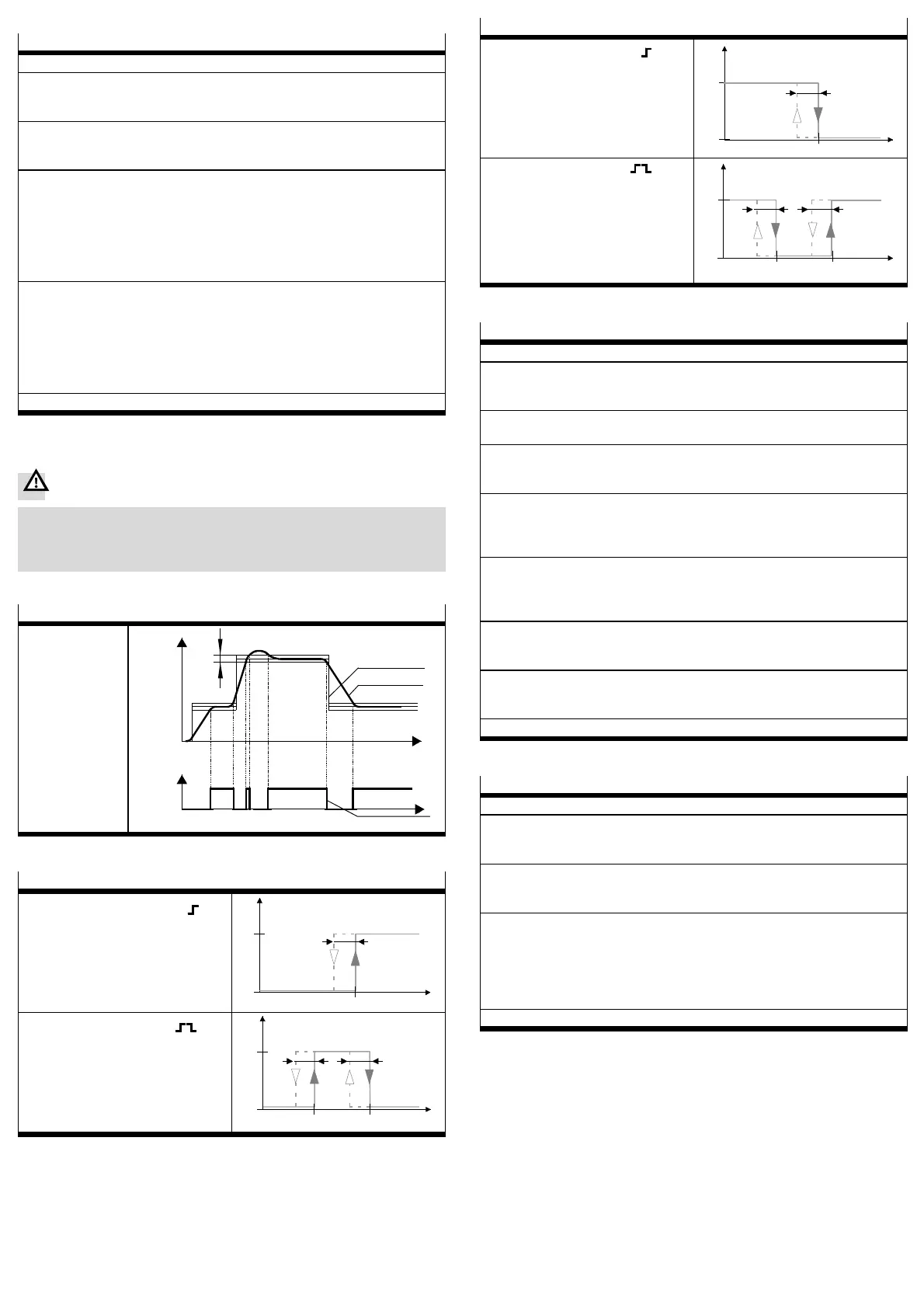

6.5 Konfigurera VPPM-...C1
Ändring av tryckområde och konfiguration av börvärdesvisning
1. Aktivera EDIT-läget genom att trycka på EDIT-knappen.
Endast vid aktiv säkerhetsspärr – [lock] blinkar:
2. Tryck på UP/DOWN-knappen tills önskad säkerhetskod är inställd och
bekräfta med EDIT-knappen.
[Out] blinkar.
3. Tryck på UP/DOWN-knappen tills [In] blinkar på displayen, tryck sedan på
EDIT-knappen.
[min] blinkar.
Ändring av tryckreglerområde:
4. Ställ in min. tryckvärde med UP/DOWN-knappen och tryck sedan på
EDIT-knappen.
[max] blinkar.
5. Ställ in max. tryckvärde med UP/DOWN-knappen och tryck sedan på
EDIT-knappen.
Börvärdets aktuella visningstyp blinkar.
– Antingen blinkar [mA] eller [ V] beroende på variant av VPPM-...C1
– eller så blinkar procent [%]
– eller [kPa], [psi] eller [bar], beroende på vilken enhet som är inställd i menyn
SPEC.
Konfiguration av börvärdesvisning
6. Välj indikeringstyp med UP/DOWN-knappen och tryck sedan på EDIT-knappen.
VPPM-...C1 är i RU N-läge igen.
Fig. 19
Konfigurera kopplingsutgången (Out)
Varning
Beroende på maskinens/anläggningens funktion kan ändring av signaltillstånd
leda till allvarliga person- eller materialskador.
• Observera att ändringar av kopplingsfunktionen hos utgångarna i EDIT-läge
genast blir verksamma.
• Fastställ önskad kopplingsfunktion för kopplingsutgången D3.
Kopplingspunkter (SP...) och hysteres (Hy)
Inställning av SP.O.
SP.O.-signal
U[V]
p[bar]
t
t
Hysteres
Ärvärde
Börvärde
Fig. 20
Kopplingspunkter (SP...) och hysteres (Hy) vid inställning ( NO) (slutande)
Vid inställning
Börvärdeskomparator
P
1
0
Hy
OUT
SP
Vid inställning
Fönsterkomparator
Hy Hy
P
1
0
OUT
SP
min
SP
max
Fig. 21
Kopplingspunkter (SP...) och hysteres (Hy) vid inställning (NC) (brytande)
Vid inställning
Börvärdeskomparator
P
1
0
SP
Hy
OUT
Vid inställning
Fönsterkomparator
P
1
0
OUT
SP
min
SP
max
Hy
Hy
Fig. 22
Konfigurering av kopplingsutgången
1. Aktivera EDIT-läget genom att trycka på EDIT-knappen.
Endast vid aktiv säkerhetsspärr: [lock] blinkar
2. Tryck på UP/DOWN-knappen tills önskad säkerhetskod är inställd och
bekräfta med EDIT-knappen.
[Out] blinkar.
3. Tryck på EDIT-knappen.
Aktuell kopplingsfunktion blinkar.
4. Välj önskad kopplingsfunktion (trö skelvärdes- fönsterkomparator samt bör-
värde uppnått) med UP-/DOWN-knappen och bekräfta med EDIT-knappen.
Vid kopplingsfunktion tröskelvärdes- eller fönsterkomparator:
[SP] resp. [SP] [
min
] blinkar.
5. Ställ in kopplingspunkt (SP resp. SP
min
) med UP/DOWN-knappen och bekräfta
med EDIT-knappen.
Vid kopplingsfunktionen fönsterkomparator:
[SP] [
max
] blinkar.
6. Ställ in kopplingspunkt (SP
max
) med UP/DOWN-knappen och med EDIT-knap-
pen.
[HY] blinkar.
7. Ställ in hysteres ( HY) med UP/DOWN-knappen och bekräfta med EDIT-knap-
pen.
[NO] resp. [NC] blinkar.
8. Ställ in kopplingskarakteristik (NO/NC) med UP/DOWN-knappen och bekräfta
med EDIT-knappen.
VPPM-...C1 är i RU N-läge igen.
Fig. 23
Forcering av ingången
1. Aktivera EDIT-läget genom att trycka på EDIT-knappen.
Endast vid aktiv säkerhetsspärr: [lock] blinkar
2. Tryck på UP/DOWN-knappen tills önskad säkerhetskod är inställd och
bekräfta med EDIT-knappen.
[Out] blinkar.
3. Tryck på UP/DOWN-knappen tills [Force] blinkar på displayen, tryck sedan
på EDIT-knappen.
[Force] blinkar.
4. Inställt värde ändras genom att trycka på UP- eller DOWN-knappen.
Observer a
Observera: Det nya förinställda värdet övertas direkt av regulatorn.
5. Tryck på EDIT-knappen för att lämna Force-läget. Ingångens analoga
spännings- och strömvärden gäller igen.
VPPM-...C1 är i RU N-läge igen.
Fig. 24
