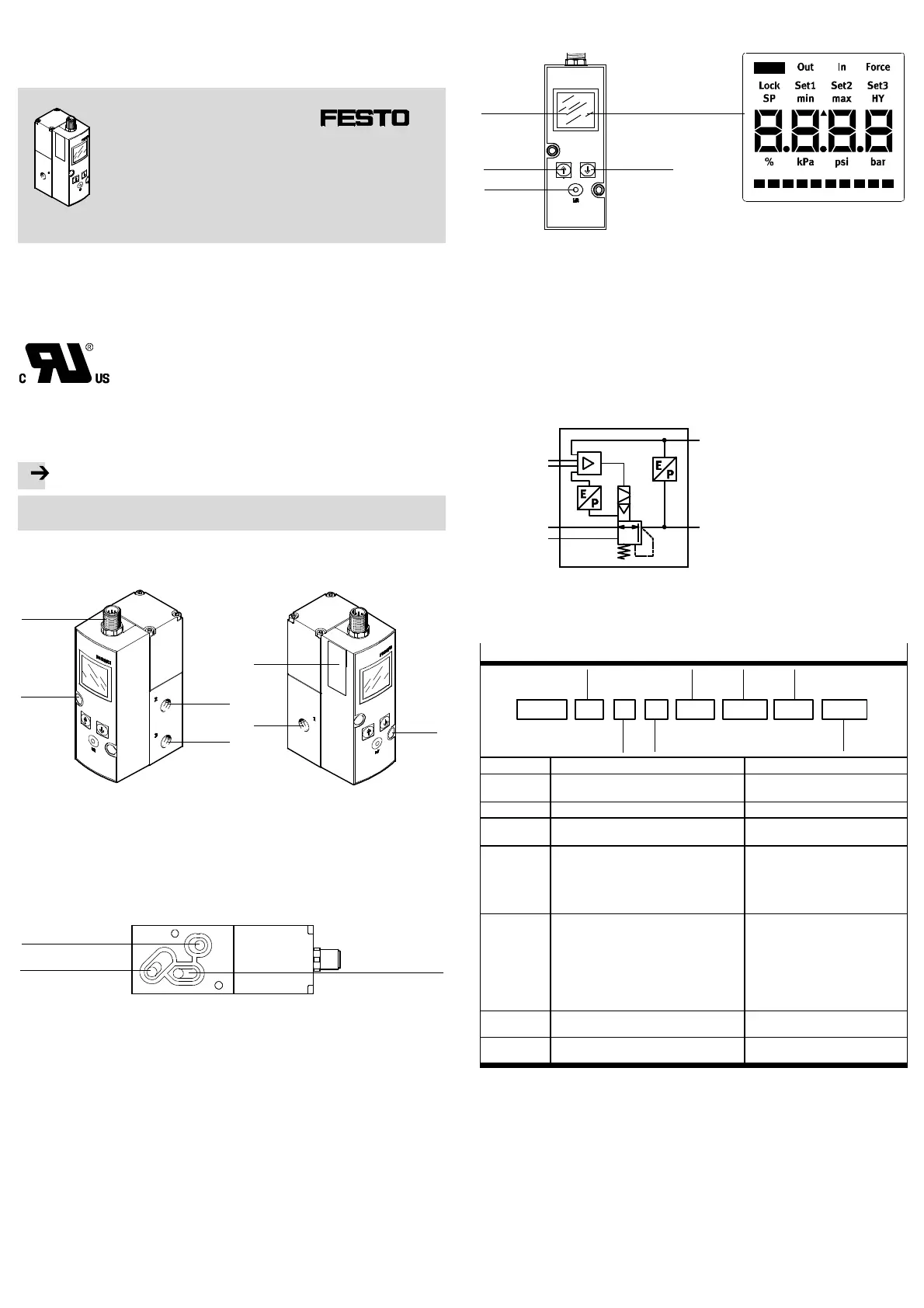

Tryckreglerande proportio-
nalventil VPP M-...C1 (LC D)
Festo AG & Co. KG
Postfach
D-73726 Esslingen
+49 711 347 0
www.festo.com
Bruksanvisning 754538
1204d
Original: de
Tryckreglerande propor tionalventil VPPM-...C1 (LCD) svenska...............
Information
Montering och idrifttagning r endast utföras av behörig personal i enlighet med
denna bruksanvisning.
1 Produktbeskrivning
1.1 Anslutningar, fästhål och manöverdelar (muffventil)
1
4
5
4
2
3
6
6 Elektrisk anslutningskontakt M12
(8-polig)
7 Anslutning arbetsluft (2),
tryckutgång
8 Anslutning avluftning (3)
9 Genomgående fästhål
10Anslutning tryckluft (1),
tryckingång
11rkskylt
Fig. 1
1.2 Pneumatiska anslutningar (flänsventil)
1
2
3
1 Kanal (2 ) arbetsluft, tryckutgång
2 Kanal (1) tryckluft, tryckingång
3 Kanal (3) avluftning
Fig. 2
1.3 Displayer, reglage och displaysymboler
1
2
3
4
1 Display
2 DOWN-knapp
3 EDIT-knapp
4 UP-knapp
Fig. 3
2 Användning och funktion
VPPM-...C1 är avsedd för reglering av tryck proportionellt mot ett angivet börvärde.
En integrerad tryckgivare känner av trycket vid arbetsanslutningen och jämför
detta värde med bör värdet. Vid avvikelser mellan bör- och är värdet aktiveras regu-
latorventilen tills utgångstrycket har uppnått rvärdet.
+W
-W
3
1
2
X
Tryckingång
Börvärde
Börvärde
Tryckutgång
Avluftning
Stift 6
Fig. 4
3 Varianter av VPPM-...
Typnyckel för VPPM-...
VPPM
-
6L
-
L
-
1
-
G18
-
0L6H
--
V1N S1C1
1
4
56
2
37
Pos. Produktegenskaper Innebörd
1 Nominell bredd i [mm]
Ventiltyp
6, 8, 12
F(fläns),L(muff)
2 Dynamikklass L(Low)
3 Ventilfunktion 1 (3-vägs tryckregulator,
normalt läge stängd)
4 Pneumatisk anslutning
Fläns/anslutningsplatta
–ISO-gänga
–NPT-gänga
F
G18 (1/8”), G14 (1/4”), G12 /1/2”)
N18 (NPT 1/8), N14 (NPT 1/4),
N12 (NPT 1/2)
5 Standardreglerområden:
Undre tryckvärde
Övre tryckvärde
Alternativa reglerområden:
1)
Undre tryckvärde
Övre tryckvärde
0L (0 bar)
2H (2 bar), 6H (6 bar), 10H (10 bar)
...L (... = rde mellan 0,1 och 10
bar) t.ex. 4L
...H (... = rde mellan 0,1 och 10
bar) t.ex. 9H
6 Förinställt rvärde
Kopplingsutgång
O4 (4 till 20 mA), V1 (0 till 10V)
P (PNP), N (NPN)
7 Noggrannhet
Operatörspanel
... (2 %, standard), S1 (1 %)
... (LED), C1 (LCD)
1) Om ett alternativt undre och övre tryckvärde används kan den totala noggrannheten hos VPPM-...C1
inte garanteras.
Fig. 5
