4 Förutsättningar för korrekt användning av produkten
Varning
Beroende på maskinens/anläggningens funktion kan ändring av signaltillstånd
leda till allvarliga person- eller materialskador.
• Observera att ändringar av kopplingsfunktionen hos utgångarna i EDIT-läge
genast blir verksamma.
• Aktivera lösenordsskyddet (säkerhetskod) för att förhindra att ändring sker av
misstag av obehörig ( avsnitt 6 om EDIT-läget).
Information
Felaktig hantering kan leda till felfunktioner.
• Säkerställ att följande punkter uppfylls för att produkten ska kunna användas
på ett korrekt oc h säkert sätt.
• Jämför gränsvärdena i den här bruksanvisningen med din tillämpning (t.ex. tryck,
krafter, moment, temperaturer, massor, hastigheter, spänningar).
• Ta hänsyn till rådande omgivningsförhållanden på användningsplatsen.
• Följ gällande lagar och nationella bestämmelser.
• Avlägsna transportemballage som skyddsvax, folier (polyamid), skydd (polyety-
len), kartongbitar. Förpackningarna kan återvinnas (undantag: oljepapper =
restavfall).
• Använd produkterna i originalskick utan egna ändringar.
• Iakttag varningarna och informationen på produkten och i den här bruksanvis-
ningen.
• Se till att den tryckluft som ansluts är korrekt förbehandlad ( Tekniska data).
• Lufta h ela anläggningen långsamt. Då uppstår inga okontrollerade rörelser.

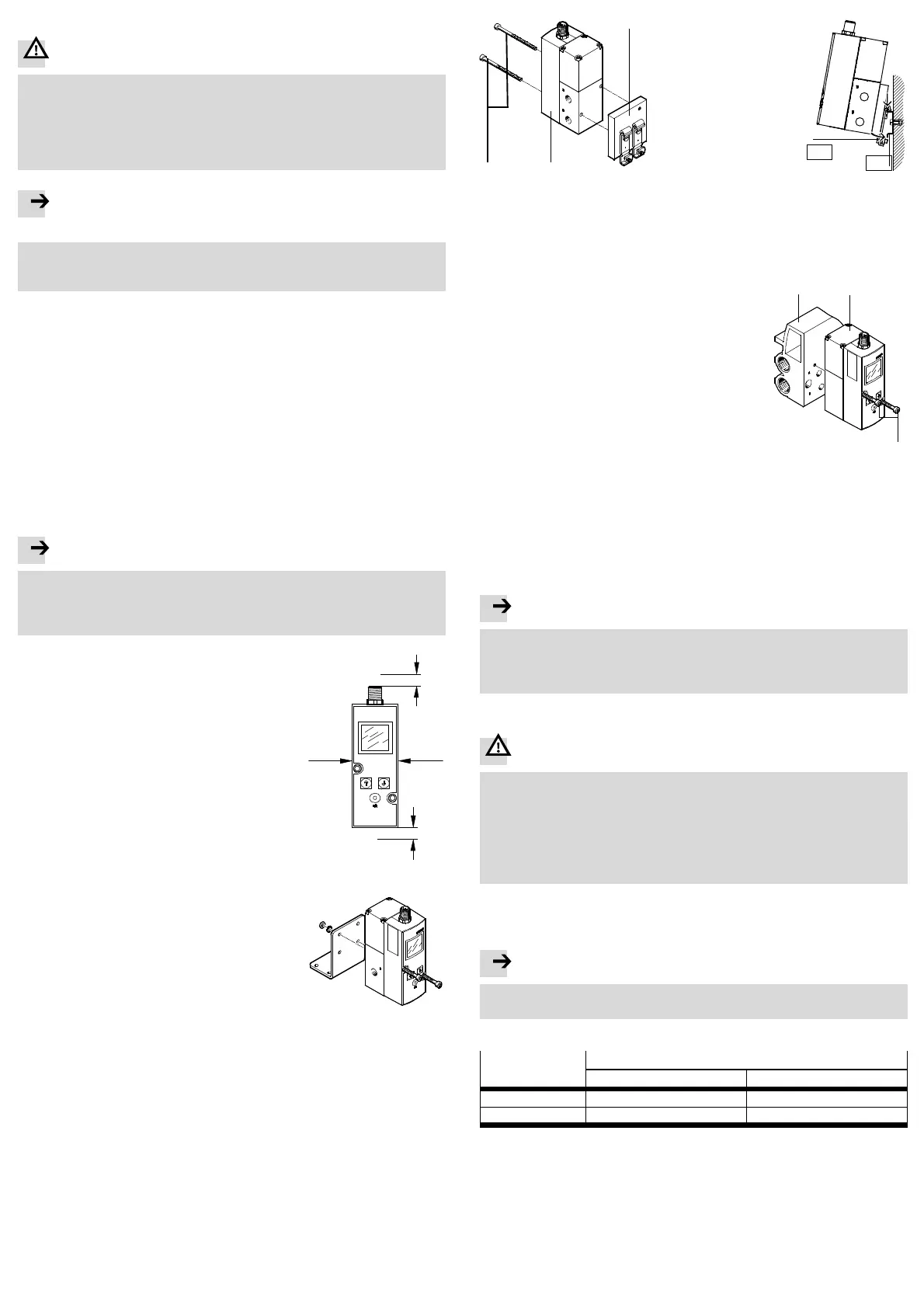

5Montering
5.1 Mekaniska komponenter
Information
• Montering oc h idrifttagning f år endast utföras av behörig personal enligt
bruksanvisningen.
• Hantera VPPM-...C1 så att det inte uppstår skador på de elektriska anslut-
ningarna. Skador kan leda till minskad funktionssäkerhet.
• Se till att det finns tillräckligt med utrymme för ka-
bel- och slanganslutningarna. På så sätt undviks att
anslutningskabeln böjs.
• Placera VPPM-...C1 så nära förbrukaren som möj-
ligt. På så sätt förbättras reglernoggrannheten oc h
reaktionstiden blir kortare.
Fig. 6
Väggmontering (muffventil)
• Fäst VPPM-...C1 ( 1/8” och 1/4”) på avsedd plats
med två M4-skruvar. Använd här vid behov konso-
len typ VAME-P1-A (se bild). Vid montering av
VPPM med hjälp av konsol får VPPM-...C1 bara be-
lastas statiskt (åtdragningsmoment: 1,5Nm).
• Fäst VPPM...-C1 ( 1/2”) med två skruvar M5 på av-
sedd plats (åtdragningsmoment 2,0Nm)
Fig. 7
Montering på reläskena (muffventil)
• Montera adaptern för reläskenan med hjälp av de bifogade skruvarna (x”: M4 x
65, ¼”: M4 x 77) på VPPM-...C1 (åtdragningsmoment ca 1,5Nm).
• Häng VPPM-... i reläskenan.
• Säkra VPPM-...C1 med låsskruvarna till reläskenans adapter (åtdragningsmo-
ment 1,5Nm).
1
2
3
4
5
1 Reläskeneadapter
typ VAME-P1-T
2 VPPM-...C1
3 Fästskruvar M4
4 Reläskena
5 Reläskenans klämenhet
Fig. 8
Anslutningsplattemontage (flänsventil)
• Sätt fast VPPM-...C1 2 på den pneumatiska anslut-
ningslisten typ VABM-P1-SF-G18-...1.
• Dra åt fästskruvarna 3 (åtdragningsmoment
1,5Nm).
Fig. 9
1
2
3
5.2 Pneumatisk (muffventil)
• Ta bort förslutningselementen från tryckluftsanslutningarna.
• Anslut slangar till följande anslutningar ( figur 1):
–Tryckingång(1)pos.5
–Tryckutgång(2)pos.2
• Montera en ljuddämpare på avluftningsanslutningen (3) pos. 3 eller använd
samlad avluftning.
Driftmedium
Information
För hög restoljehalt i tryckluften förkortar ventilens livslängd.
• Vid användning av biooljor (oljor som baserats på syntetisk eller naturlig es-
ter, t.ex. rapsoljemetylester) får restoljehalten ej överstiga max 0,1mg/m³
( ISO 8573-1:2010 [7:4:2]).
5.3 Elektriska komponenter
Varning
Elektrisk isolering av matningsspänningen:
• För strömförsörjning ska endast PELV-strömkretsar användas enligt I EC/EN
60204-1 (Protective Extra-Low Voltage, PE LV).
Följ dessutom de allmänna kraven på PELV-strömkretsar enligt IEC/EN
60204-1.
• Använd endast strömkällor som garanterar en säker isolering av matnings-
spänningen enligt I EC/EN 60204-1.
När PELV-strömkretsar används, säkerställs skydd mot elektriska stötar ( skydd
mot direkt och indirekt beröring) i enlighet med IEC/E N 60204-1 (Maskiners elut-
rustning, allmänna fordringar).
Information
Långa signalkablar ökar risken för störningar.
• Se till att signalledningslängden aldrig är längre än 10 m.
•
Kontrollera med hjälp av märkskylten vilken ventilvariant som finns:
Beteckning på märkskylten
VPPM-...-V1...C1 VPPM-...-A4...C1
Benämning Spänningsvariant Strömvariant
Elektriskt börvärde DC 0 ... 10 V 4 ... 20 mA
Fig. 10
