• Kontrollera användningen av följande alternativ på VPPM-...C1:
– Mätning av ärvärden för spänning resp. ström.
• Se till att kablarna inte kläms, böjs eller töjs.
• Använd den färdigmonterade anslutningskabeln med kontaktdon från Festo
(tillbehör www.festo.com/catalogue). På så sätt garanteras att föreskriven
kapslingsklass IP65 och elektromagnetisk kompatibilitet uppfylls.
• Om en skärmad kabel används ska skärmen jordas vid kabeländen längst bor t
från VPPM-...C1.
Information
Vid anslutning av Y-anslutningskabeln NEBV-M12G8-KD-..-M12G5 till CPX-
I/O-moduler kan inte längre den galvaniska isoleringen av I/O-modulerna
garanteras!
• Anslut VPPM-...C1 enligt aktuellt anslutningsschema:

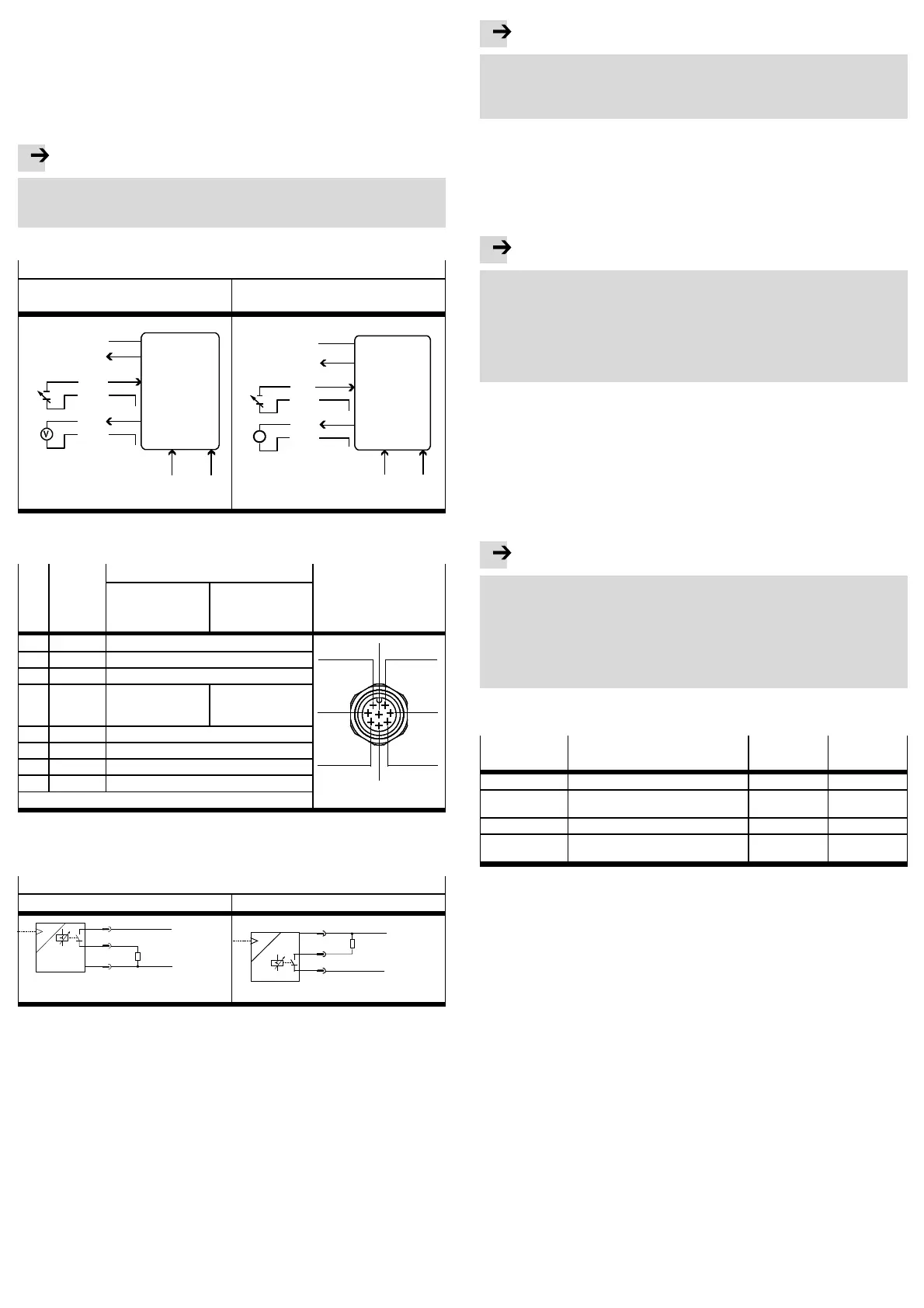

Anslutningsscheman VPPM-...C1
Spänningsvariant
(typ VPPM-...-V1...C1)
Strömvariant
(typ VPPM-...-A4...C1)
W-
8
4
3
D1
ext in
D2
ext in
1
5
7
X
GND
6
W+
D3
out
U
v
0...10 V
2
Stift
A
7
8
4
3
D1
ext in
D2
ext in
1
5
X
GND
6
w-
D3
out
U
v
4...20 mA
Stift
w+
2
Fig. 11
• De separata stiften på den elektriska anslutningen används på följande sätt:
Stift
Ka-
belfärg
1)
Anslutningsbeteckningar Kontaktdon M12
Spännings-
variant typ
VPPM-...-V1...C1
Strömvariant typ
VPPM-...-A4...C1
1 vit (WH) Digital ingång D1
1
3
2
45 6
7
8
2 brun (BN) +24 V DC matningsspänning
3 grön (GN) Analog ingång W- (- bör v ärde)
4 gul (YE) Analog ingång W+
(+ bör v ärde)
0 ... 10 V
Analog ingång W+
(+ bör v ärde)
4 ... 20 mA
5 grå (GY) Digital ingång D2
6 rosa (PK) Analog utgång X (ärvärde)
7 blå (BU) GND matningsjord
8 röd (RD) Digital utgång D3
2)
PE skärmad fläta på gängan
1) Vid användning av anslutningskontakt med kabel enl. tillbehör. Åtdragningsmomentet uppgår till max
0,5Nm.
Fig. 12
Kopplingsscheman för VPPM-... Kopplingsutgång
PNP NPN
8
7
2
PNP
P
BN
RD
BU
0V
+24 V
R
L
RD
R
L
2
8
7
NPN
P
BN
BU
0V
+24 V
Fig. 13
6 Idrifttagning
6.1 Snabbidrifttagning med fabriks inställning
VPPM-...C1 levereras med följande fabriksinställning:
• Kopplingsfunktion: Tröskelvärdeskomparator
• Kopplingspunkt 40 % FS (Full Scale)
Kopplingspunkten är endast aktiv när en
komparator (tröskelvärdes- eller
fönsterkomparat or) har valts.
• Hysteres: 0,5 % FS
• Kopplingskarakteristik: NO (normally open – slutande kontakt)
Gör på följande sätt om du vill använda fabriksinställningen men fastställa en
annan kopplingspunkt för Out:
Information
Efter tillkoppling av matningsspänningen är VPPM-...C1 automatiskt i RU N-läge
(utgångsläge). Om du inte är säker på om VPPM-...C1 befinner sig i RUN-läge
håller du EDIT-knappen nedtryckt i 3 s. VPPM-...C1 är då i RUN-läge. Du kan
ställa in kopplingspunkter manuellt.
Så här ställer du in en kopplingspunkt manuellt:
1. Aktivera EDIT-läget ge nom att trycka på EDIT-knappen. [Out] blinkar.
2. T ryck 2 gånger på EDIT-knappen. SP blinkar.
3. Ändra visat tröskelvärde med UP- och DOWN-knapparna.
4. Håll EDIT-knappen nedtryckt i 3 s. VPPM-...C1 är då i RUN-läge.
6.2 Förbereda idrifttagning
Information
• Se till att högfrekvent strålning (t.ex. från radioapparater, telefoner eller an-
nan störande utrustning) hålls på säkert avstånd från VPPM-...C1. På så sätt
undviker du ökade toleranser för utgångstrycket ( jäm för uppgifterna om EMC
Tekniska data).
• VPPM-...C1 tolkar börvärdessignaler lägre än 1% full scale som 0V ( tabell
för Utgångstrycksområde). I detta fall ställs arbetstrycket in på omgivnings-
trycket.
Vid första idrifttagandet visas RU N-läget. I det läget visas aktuellt mätvärde.
Genom att trycka en gång på DOWN-knappen visas börvärdet.
DukankommaåtRUN-lägetfrånandralägengenomatt:
– tryck på EDIT-knappen i 3 sekunder.
– överv akningstiden går ut (timeout avsnittet Menystruktur)
Förbered idrifttagningen på följande sätt:
• Koppla till matningsspänningen. VPPM-...-C1 är i R UN-läge.
• Kontrollera funktionerna på VPPM-...C1
Tänk på följande vid inställningen av regleringen via digitala ingånger eller display:
Information
Valet av reglering via de digitala ingångarna D1 och D2 har företräde före de
fabriksinställda parameteruppsättningarna i VPPM-...C1.
• Om du vill välja reglering med hjälp av de fabriksinställda parameteruppsätt-
ningarna, ställer du in en 0-signal på de digitala ingångarna D1 och D2.
• Du kan välja fabriksinställd parameteruppsättning i menyn EDIT på VPPM-...C1
( Fig. 25). Parameteruppsättningen Set2 (universell reglering) är förvald
från fabrik.
• Lägg följande signaler på de digitala ingångarna D1 och D2 om regleringen ska
förväljas via de digitala ingångarna:
Parametersats
Reglering Ingång D1
1)
Stift 1
Ingång D2
1)
Stift 5
1 snabb reglering 1 0
2 universell reglering
(fabriksinställning)
0 1
3 precis reglering 1 1
... Val av parameteruppsättning via dis-
playen för VPPM-...C1
0 0
1) 1=24VDC/0=0VDC
Fig. 14
