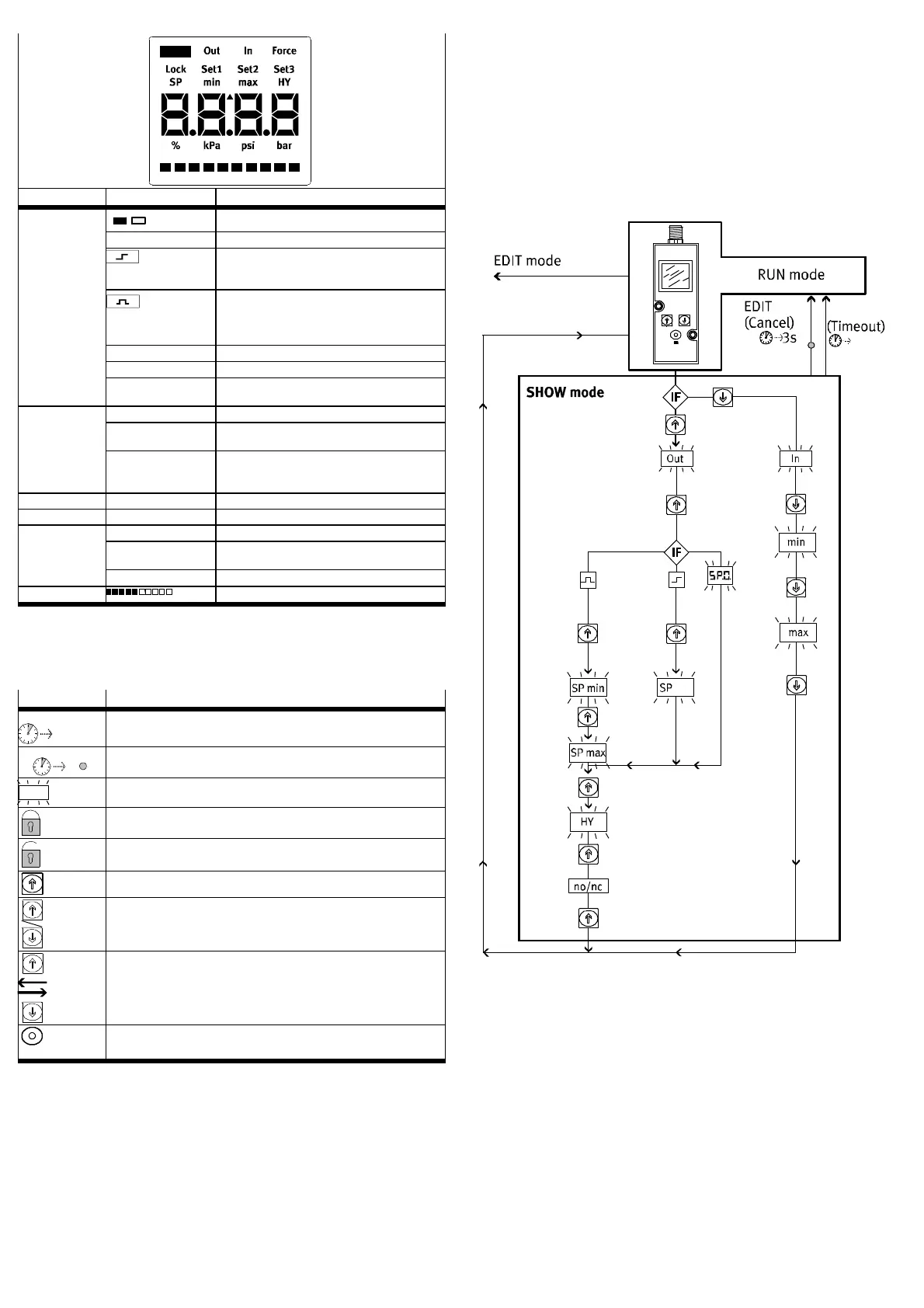

6.3 Symboler på displayen för VPPM-...C1
Menynivå Symbol Beskrivning
Out
/
Kopplingsutgång aktiv/ej aktiv
[Out] Kopplingsutgång
[SP]
Tröskelvärdeskomparator
Kopplingspunkt
[SP max]
[SP min]
Fönsterkomparator
Övre kopplingspunkt
Nedre kopplingspunkt
SP.O. SetPoint OK
[HY] Hysteres
[NO]
[NC]
Slutande (normally open)
Brytande (normally closed)
In [In] Ingång
[min]
[max]
Nedre tryckvärde
Övre tryckvärde
[mA] eller [V]
1)
,
[%],
[bar], [psi], [kPa]
2)
Ingångens enheter
Force [Force] Manuell inmatning av börvärde
Set... [Set 1], [Set 2], [Set 3] Fabriksinställda parameteruppsättningar
SPEC [SPEC] Specialmeny
[LOCK] Säkerhetskod aktiv (spärr mot obefogad program-
mering)
[kPa], [psi], [bar] Tryckenhet, omkopplingsbar
Tryckindikering som stapeldiagram
1) Beroende på variant av VPPM-...C1
2) Beroende på inställd enhet i menyn SPEC
Fig. 15
6.4 Symboler för visning av menystrukturen
Symbol Innebörd
80s
(Timeout)
Automatisk återgång till grundtillståndet (RUN-läge) efter att övervaknings-
tiden har gått ut (h är t.ex. efter 80 sekunder).
3s
EDIT (Cancel)
Tryck på EDIT-knappen i 3 sekunder för att återgå till grundtillståndet (RUN-
läget) manuellt.
Out
Symbolen på displayen blinkar (här Out)
Säkerhetskod aktiv (lock – spärr mot obehörig programmering)
Säkerhetskod inaktiv (lock)
Tryck på aktuell knapp (här UP-knappen)
Tryck på UP- eller DOWN-knappen för att ställa in värden eller välja
funktioner)
Tryck på UP- eller DOWN-knappen för att byta funktioner i menyn
Edit
Tryck på EDIT-knappen
Fig. 16
RUN-läge
I RUN-läget visas aktuellt tryckvärde för utgången (Out). Genom att kort trycka på
DOWN-knappen visas börvärdet för ingången (In).
SHOW-läge ( Fig. 17)
När VPPM-...-C1 är i RU N-läge aktiveras SHOW-läget efter att du tryckt två gånger
på UP-eller DOWN-knappen.
Efter val av utgång (Out) visas för varje tryckning på UP-knappen de aktuella in-
ställningarna för kopplingsutgången (Out) efter varandra.
Efter val av ingång (In) visas värdena för ingångens [In] min-tryck och max-tryck
efter varandra när DOWN-knappen trycks ned.
SHOW-läget visar följande inställningar och värden:
Inställningar för [Out] :
– Kopplingsfunktion [tröskelvärdes-/fönsterkomparator/börvärde uppnått]
– Kopplingspunkt [ SP] eller [SP min] och [SP max]
–hysteres[HY]
– Kopplingskarakteristik [NO/NC]
• Tryck flera gånger i ra d på UP-knappen och kontrollera de aktuella värdena och
inställningarna på [Out]. När kopplingskarakteristiken har visats återgår man till
RUN-läget genom att trycka på UP-knappen igen.
Inställningar för [In] :
– Minimalt tryckvärde [min]
– Maximalt tryckvärde [max]
• Tryck flera gånger i rad på DOWN-knappen och kontrollera de aktuella värdena
på [In]. När det maximala trycket har visats kommer man tillbaka till RUN-läget
genom att trycka på DOWN-knappen igen.
10s
1)
1) Beroende på inställningen i menyn [Out] i EDIT-läget
Fig. 17
