19
Décalage de la règle de butée [10-5]
dans le sens longitudinal
Ouvrir le bouton de réglage [10-1]. La rè-
gle de butée peut être fi xée sur le support
dans une position basse pour les pièces
minces ou dans une position haute pour
les pièces épaisses.
Décalage angulaire à l'aide de
l'échelle graduée
Ouvrir le bouton de réglage [10-2] et sou-
lever la broche de fi xation [10-3]. La bro-
che de fi xation orientable s'engage aux
positions angulaires usuelles.
Etape 8: Réglage du rail de gui-
dage par rapport à la pièce
Pour le sciage et le fraisage, le rail de gui-
dage est abaissé au moyen de [1-2] et
[1-4] jusqu'à ce que le rail repose à plat
sur la pièce à travailler. Ainsi, la pièce est
retenue de façon sûre avec le rail.
Afi n que le rail de guidage ne coince pas
lors de l'usinage de pièces minces, une
cale de même épaisseur est positionnée
au centre entre la pièce et l'unité d'appui
[1-2].

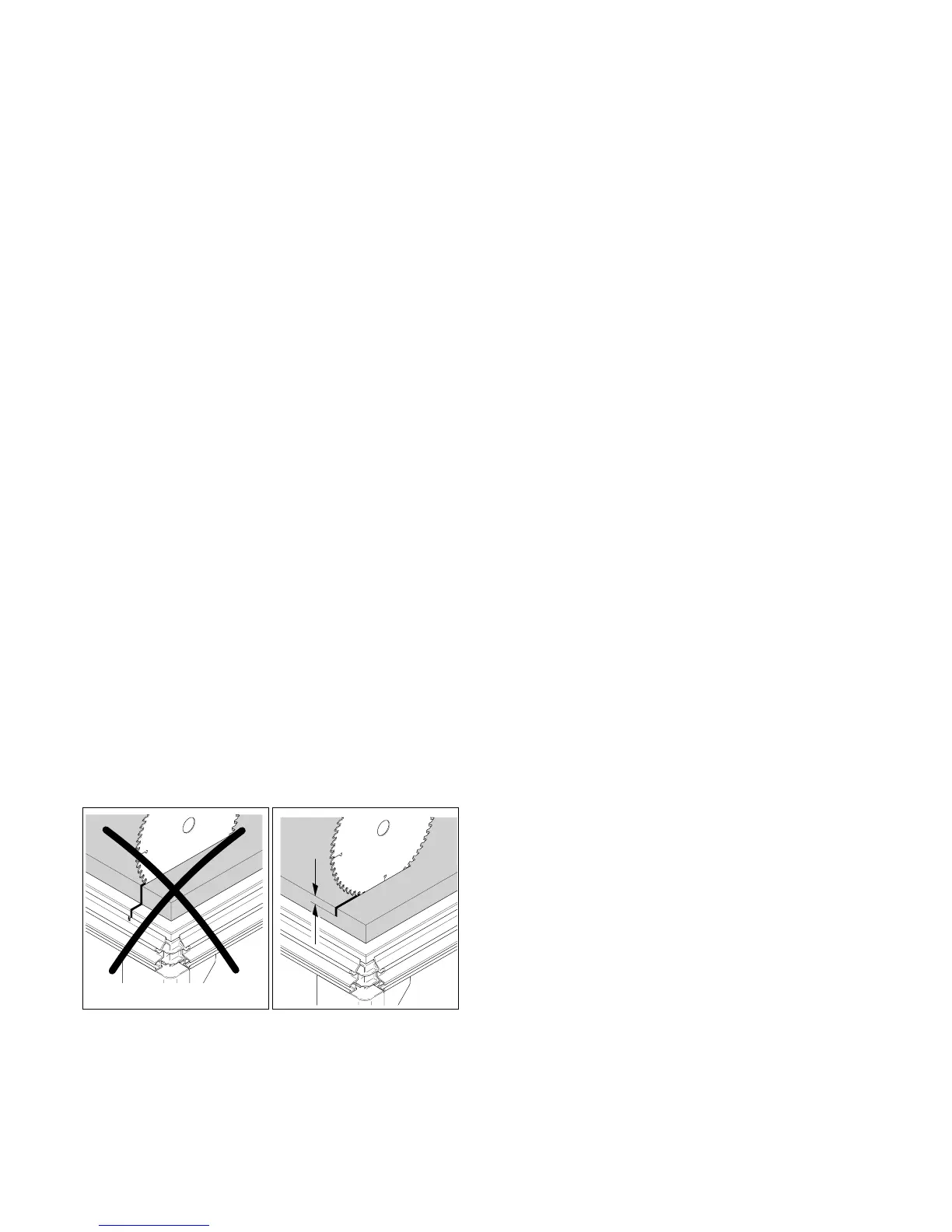

Etape 9: Réglage de la profon-
deur de coupe pour le sciage
[fi gure 11]
Assurez-vous que la profondeur de cou-
pe soit toujours réglée correctement par
rapport à l'épaisseur de la pièce. Nous re-
commandons de régler une profondeur de
coupe au maximum 5 mm plus grande que
l'épaisseur de la pièce. De ce fait, vous évi-
terez d'endommager le cadre profi lé.
max. 5 mm
11
