Danger de choc électrique Installez
la traversée du cordon
d'alimentation électrique autour du
trou percé dans le placard métallique.
Le non respect de ces instructions
risquerait de provoquer un choc
électrique ou une autre blessure
physique.
Electric Shock Hazard
install power supply cord
bushing around hole drilled
in metal cabinet.
Failure to follow these instructions
could result in electrical
shock or other personal injury.
WARNING
MISE EN GARDE
Drill 5/8" (15.875mm) dia. hole Percez un trou de 5/8" (15.875 mm) de diam. Drill 5/8" (15.875mm) dia. hole Percez un trou de 5/8" (15.875 mm) de diam.
ROOF–VENTING INSTALLATIONS
INSTALLATIONS AVEC VENTILATIONS SUR LE TOIT
OUTSIDE EXHAUST(VERTICAL)
ÉVACUATION EXTERIEURE (VERTICALE)
WALL
MUR
WALL
MUR
E
B
filler block
cale
D
F
C
filler block
cale
use filler block when
cabinet bottom is
recessed.
Utilisez la cale lorsque
le bas du placard est
en suspension.
INSTALLATION OF THIS PRODUCT
REQUIRES TWO PERSONS.
power supply cord hole
Cut out 1.5" dia. hole
Trou du cordon d'alimentation électrique
Découpez un trou de 1.5" de diam.
CAUTION
L'INSTALLATION DE CE PRODUIT
NÉCESSITÉ DEUX PERSONNES.
ATTENTION
For metal cabinet. put the tape
on edge of hole to protect
powercord from damage
Pour le placard métallique, placez
la bande sur l'extrémité du trou pour
protéger le cordon d'alimentation de
toute détérioration
A
CAUTION – IF EXHAUST ADAPTOR IS POSITIONED OUTSIDE
RECOMMENDED DIMENSION, GREASE LADEN AIR WILL
DISCHARGE INTO HOUSE STRUCTURE.
ATTENTION - SI L'ADAPTATEUR D'ÉCHAPPEMENT EST PLACÉ
AU-DELÀ DES DIMENSIONS RECOMMANDÉES, DE L'AIR CHARGÉ
DE GRAISSE SERA REJETÉ DANS LA STRUCTURE DE LA MAISON.
CENTER LINE
LIGNE CENTRALE
Cut out this area of upper cabinet bottom
if venting through the roof.
Découpez cette zone du fond du placard supérieur si
la ventilation passe par le toit
Smooth flat bottom cabinet
Placard au fond plat harmonieux
center line
ligne centrale
top cabinet template
plateau du placard supérieur
Smooth flat bottom cabinet
Placard au fond plat harmonieux
center line
ligne centrale
Filler block
cales
filler blocks
cales
top cabinet template
plateau du placard supérieur

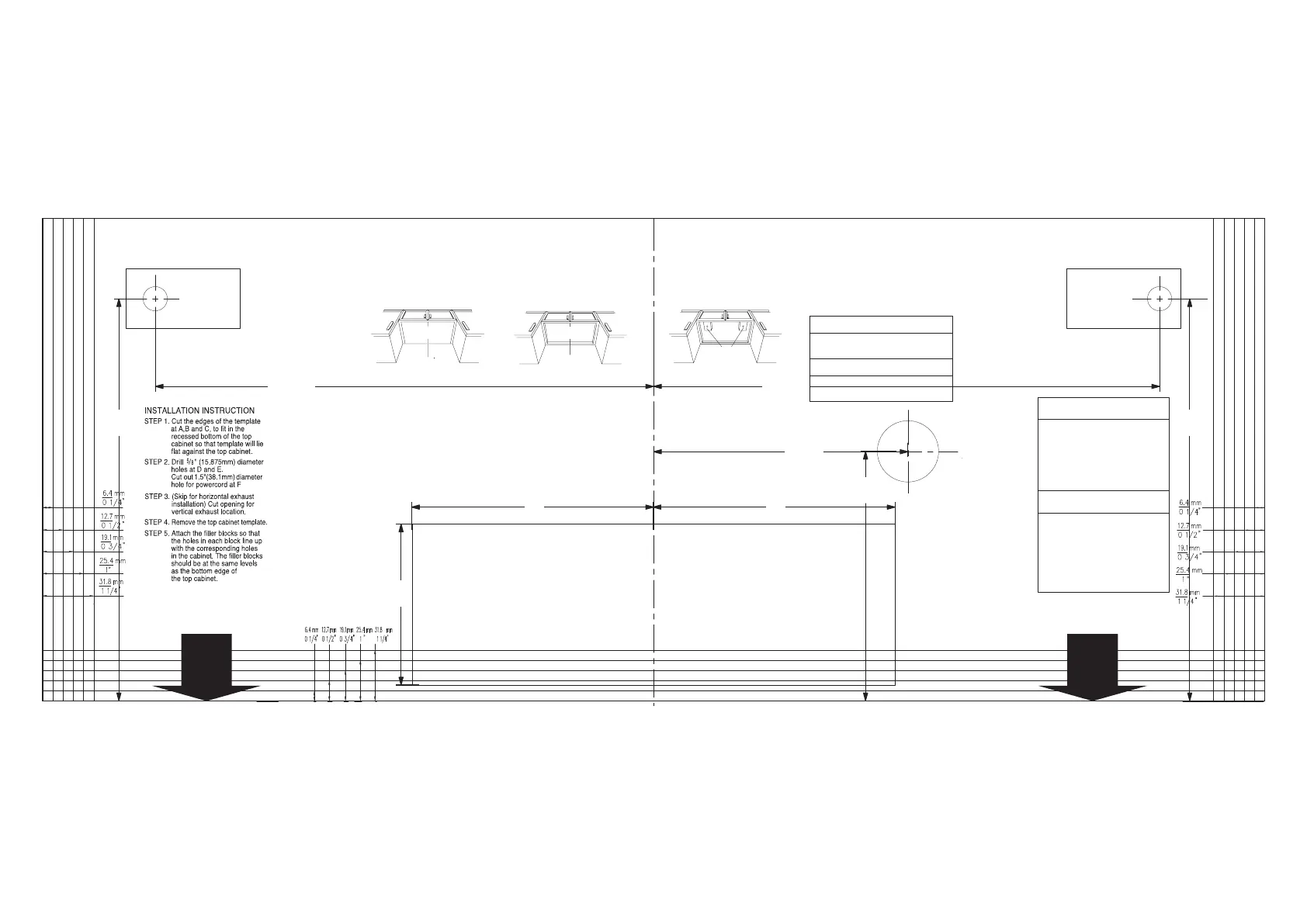

TOP CABINET TEMPLATE
PLATEAU POUR PLACARD SUPÉRIEUR
ÉTATE 1. Découpez les extrémités de la
plaque en A,B et C,afin que celle-ci s'adapte
au placard supérieur de sorte que le plateau
soit à plat contre le placard supérieur.
ÉTATE 2. Percez des trous de 5/8" (15.875mm)
de diamètre en D et E.
Découpez un trou de 1.5" (38.1mm) de
diamètre pour le cordon d'alimentation en F.
ÉTATE 3. (Passez à l'installation de
l'évacuation) Découpez une ouverture
pour l'emplacement de l'évacuation verticale.
ÉTATE 4. Retirez la planche du placard
supérieur.
ÉTATE 5. Fixez les cales de sorte que les
trous percés dans chaque bloc soient en
face des trous correspondants dans le
placard. Les cales devraient se trouver
aux mêmes niveaux que l'extrémité
inférieure du placard supérieur.
INSTRUCTIONS POUR L'INSTALLATION
TINSKB279MRR0
6" 6"
3
7
/8"
12
1
/4"
12
1
/4"
10
1
/8" 10
1
/8"
6
7
/16"
6
1
/4"
