C
A B
L’INSTALLATION DE CE PRODUIT
NÉCESSITE DEUX PERSONNES.
ATTENTION
MISE EN GARDE
Risque de choc électrique
Localisez tout circuit électrique
susceptible d’être influenpar
l’installation de ce produit et connectez
tous les circuits électriques.
Soyez prudent en perçant les trous.
Des câbles électriques peuvent être
cachés derrière le revêtement du mur
et tout contact avec ces fils risque de
provoquer un choc électrique.
Le non respect de ces instructions
risquerait de provoquer un choc
électrique ou une autre blessure
physique.
Percez un trou de 3/16"(0.48cm) de diam.
sur l’un des deux points si celuici
se trouve au-dessus d’un poteau de
cloison. Utilisez un tire-fond.
terminez quelle est la méthode de ventilation
dont vous avez besoin.
Consultez les sections consacrées aux
besoins en ventilation et la préparation
de la ventilation dans les instructions
d’installation Évidez cette zone uniquement
si vous ventilez le four à micro-ondes à
travers le mur sit directement derrre
le four à micro-ondes.
terminez quelle est la thode de ventilation
dont vous avez besoin.
Consultez les sections consacrées aux
besoins en ventilation et la préparation
de la ventilation dans les instructions
d’installation Évidez cette zone uniquement
si vous ventilez le four à micro-ondes à
travers le mur sit directement derrière
le four à micro-ondes.
ÉVACUATION EXTÉRIEURE
(HORIZONTALE)

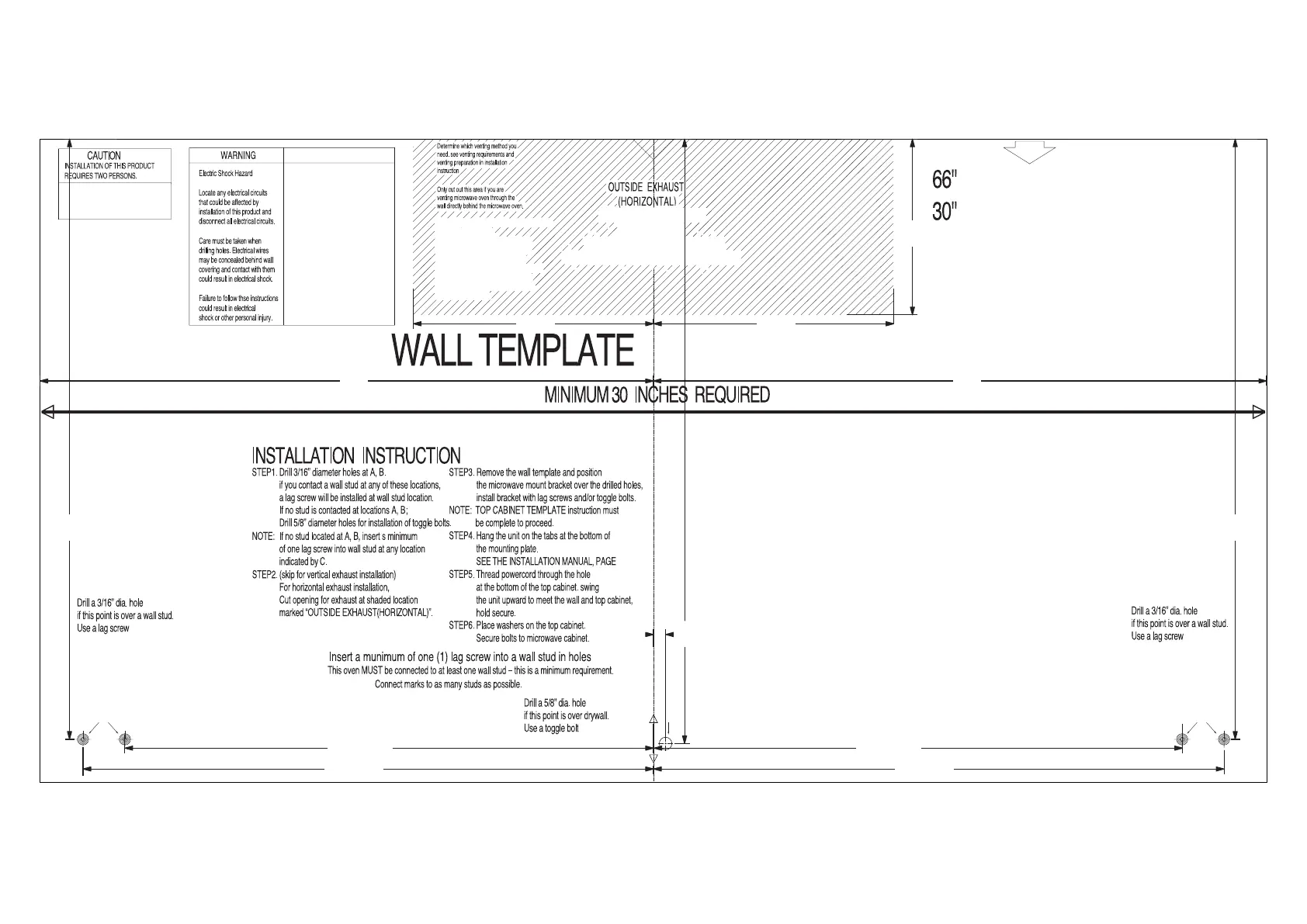

WALL-VENTILATION INSTALLATION
INSTALLATION DE LA VENTILATION MURALE
PLATEAU DU MUR
30 POUCES (76 CM) MINIMUM NÉCESSAIRES
INSTRUCTIONS POUR L’INSTALLATION
Percez des trous de 3/16"(0.48cm) de diamètre en A, B.
Si vous entrez en contact avec un poteau de cloison dans
l’un de ces emplacements, un tire-fond sera installé à
l’emplacement du poteau de cloison. Si aucun poteau ne se
trouve dans les emplacements A, B; percez des trous de
5/8"(1.59cm) de diamètre pour l’installation de boulons à ailettes.
Si aucun poteau ne se trouve en A, B, insérez un
minimum d’un tire-fond dans le poteau de cloison à tout
emplacement indiqué par C.
(sautez l’installation de l’évacuation verticale) Pour l’installation
de l’évacuation horizontale,
Découpez l’ouverture d’évacuation à un emplacement ombré
por
tant la mention " ÉVACUATION EXTÉRIEURE (HORIZONTALE)".
ÉTAPE 1.
REMARQUE :
REMARQUE :
ÉTAPE 2.
Retirez la tablette murale puis positionnez le support du micro-ondes
au-dessus des trous percés, installez le support à l’aide de tire-fonds et/ou
de boulons à ailettes.
Les instructions de la TABLETTE DU PLACARD DU HAUT doivent avoir
été suivies et terminées pour pouvoir continuer.
Suspendez l’appareil grâce aux languettes au bas du plateau de montage.
VOIR LE MANUEL D’INSTALLATION, PAGE 8-10.
Faites passer le cordon d’alimentation à travers le trou au bas
du placard supérieur.
Faites balancer l’appareil vers le haut pour toucher le mur et le placard
supérieur, maintenez fermement.
Placez des rondelles sur le placard du haut.
Fixez solidement les boulons au placard du
micro-ondes.
ÉTAPE 3.
ÉTAPE 4.
ETAPE 5.
ÉTAPE 6.
Insérez un minimum de un (1) tire-fond à l’intérieur d’un poteau de paroi dans les trous C
Ce four DOIT être raccordé à au moins un poteau de paroi : il s’agit d’une exigence minimale.
Raccordez les marques à autant de poteaux que possible.
Percez un trou de 5/8"(1.59cm) de diam.
si ce point se trouve au-dessus de la
cloison-che. Utilisez un boulon à ailettes.
Percez un trou de 3/16"(0.48cm) de diam.
sur l’un des deux points si celuici
se trouve au-dessus d’un poteau de
cloison.Utilisez un tire-fond.
or more from the floor.
Distance de 66"(167.64cm) ou plus par rapport au sol.
or more from the cooking surface.
Distance de 30"(76cm) ou plus par rapport à la surface
de cuisson.
C
7-9
15" 15"
12
15
/16" 12
15
/16"
13
15
/16" 13
15
/16"
14
15
/16" 14
15
/16"
15"
5
7
/8" 5
7
/8"
4
9
/16"
5
/16"
