Fisher & Paykel ACTIVESMART RS32A72 - Dégagement de la Porte

14

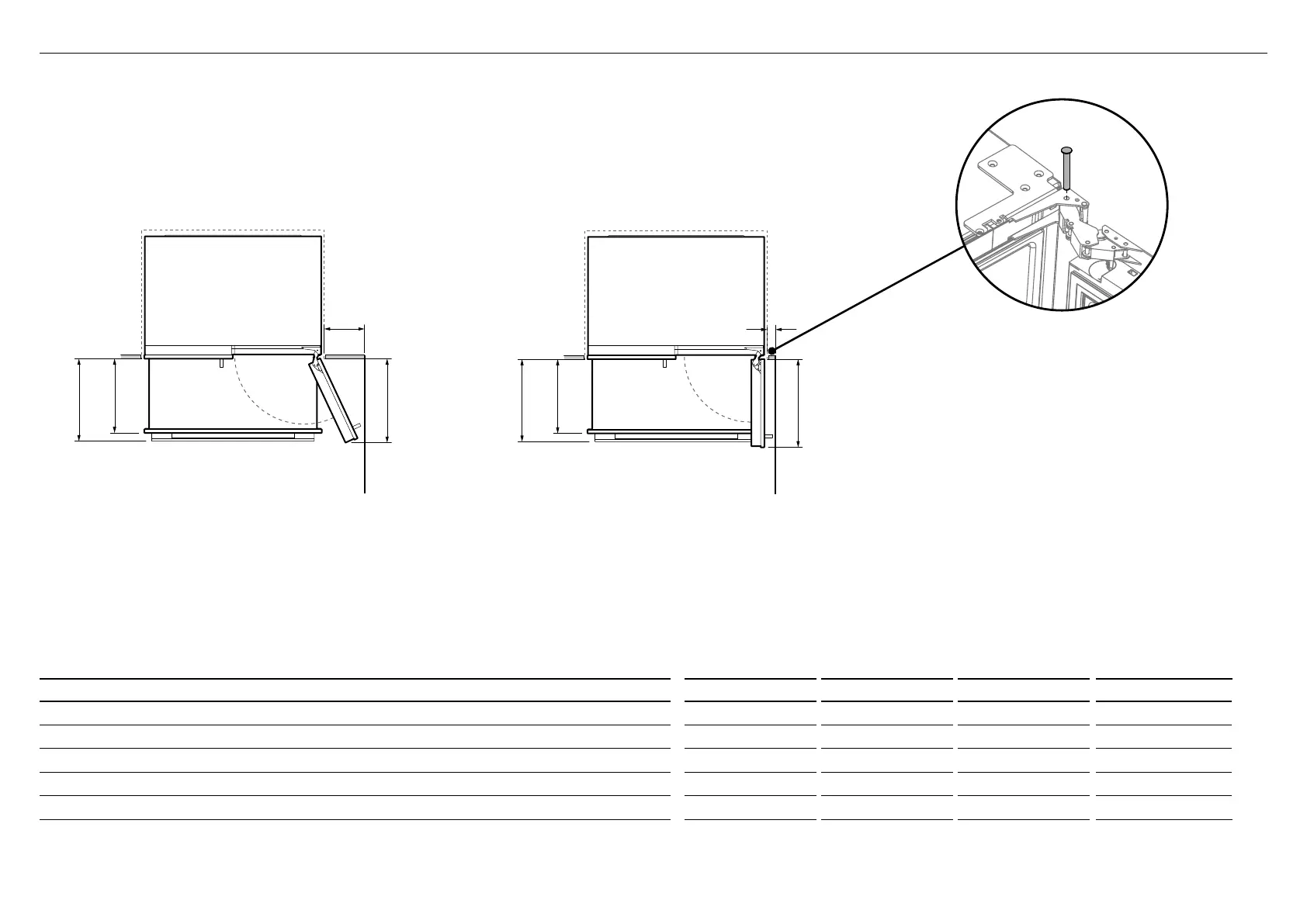

9 DÉGAGEMENT DE LA PORTE
90° DOOR OPENING115° DOOR OPENING
[FULL ROTATION]
A
B
C
D
B
C
A
E
Mur
OUVERTURE DE LA PORTE À 90°
90° DOOR OPENING115° DOOR OPENING
[FULL ROTATION]
A
B
C
D
B
C
A
E
Mur
OUVERTURE DE LA PORTE À 115°
(ACCÈS COMPLET À L’INTÉRIEUR)
RS32A72 RS36A72
DIMENSIONS po mm po mm
A
Profondeur de la porte (ouverture maximale) mesurée à partir du devant de la porte 15 9/16 po 395 171/2 po 445
B
Profondeur du tiroir (ouvert) mesurée à partir du devant du tiroir, incluant la poignée 14 3/4 po 400 153/4 po 400
C
Profondeur du tiroir (ouvert) mesurée à partir du devant du tiroir, excluant la poignée 14 3/16 po 360 14 3/16 po 360
D
Dégagement minimal de la porte* par rapport au mur adjacent (115° — accès complet à l’intérieur) 11 po 280 1113/16 po 300
E
Dégagement minimal de la porte* par rapport au mur adjacent (90° — accès réduit à l’intérieur) 3 15/16 po 100 313/16 po 100
*Mesuré à partir du bord des armoires avant, comprend un espace vide de 2 mm.
Insertion de la tige de limitation de charnière
MISE EN GARDE!
●
Avant d’ouvrir les portes, assurez-vous que l’appareil
est stable.
●
Suivez ces étapes pour éviter les risques de blessures
graves ou mortelles.
Pour une rotation de porte à 90°, utilisez la tige de
limitation de charnière fournie avec votre appareil. Cette
tige s’insère dans les trous de la charnière supérieure.
1
Ouvrez la porte à 90°.
2
Insérez la tige de limitation de charnière à la verticale
dans le trou.
– Donnez un petit coup sur la tige si elle ne glisse
pas facilement.
