Fleck 9000 User Manual

Printed in U.S.A.
Page 18

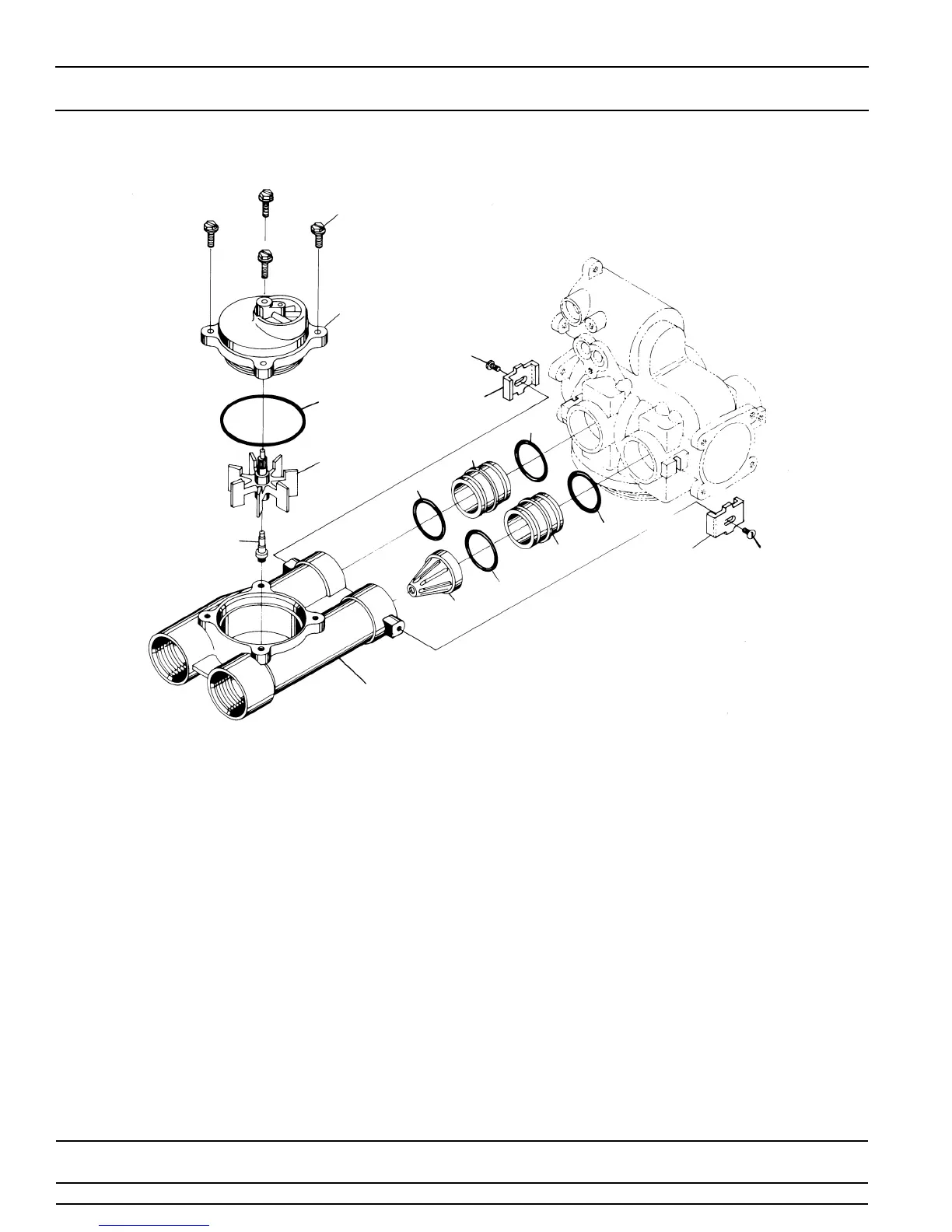

MODEL 9000 ECONOMINDER

1″ Meter Assembly
PARTS LIST
Item No. Quantity Part No. Description
1 . . . . . . . . . . . 4 . . . . . . . . . . . 12112. . . . . . . . . . . . . . . . Screw, Hex Hd #10-24
2 . . . . . . . . . . . 1 . . . . . . . . . . . 15218. . . . . . . . . . . . . . . . Meter Cover Assy.
15237. . . . . . . . . . . . . . . . Meter Cover Assy. (Ext. range)
3 . . . . . . . . . . . 1 . . . . . . . . . . . 13847. . . . . . . . . . . . . . . . O-Ring, -137
4 . . . . . . . . . . . 1 . . . . . . . . . . . 13509. . . . . . . . . . . . . . . . Impeller
1 . . . . . . . . . . . 13509-01 . . . . . . . . . . . . . Impeller, HW
5 . . . . . . . . . . . 1 . . . . . . . . . . . 13882. . . . . . . . . . . . . . . . Impeller Post
6 . . . . . . . . . . . 1 . . . . . . . . . . . 15043. . . . . . . . . . . . . . . . Meter Body 1″ - 11-1/2 N.P.T.
1 . . . . . . . . . . . 15043-10 . . . . . . . . . . . . . Meter Body 1″ - 11 B.S.P.
7 . . . . . . . . . . . 1 . . . . . . . . . . . 14960. . . . . . . . . . . . . . . . Flow Straightener
8 . . . . . . . . . . . 4 . . . . . . . . . . . 13305. . . . . . . . . . . . . . . . O-Ring, -119
9 . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Not Assigned
10. . . . . . . . . . . .2 . . . . . . . . . . . 15078. . . . . . . . . . . . . . . . Coupling
11. . . . . . . . . . . 2 . . . . . . . . . . . 13255. . . . . . . . . . . . . . . . Adapter Clip
12. . . . . . . . . . . 2 . . . . . . . . . . . 14202. . . . . . . . . . . . . . . . Screw, Hex Hd #8-32
1
2
3
4
5
6
7
8
10
11
12
8
8
10
8
11
12
