28
SMS 305 18-EC
Einstellen des Schlitzplattene-
insatzes (siehe Abbildung S)
WARNUNG!
Der Schlitzplatteneinsatz (17) muss sich
unter dem Drehteller befinden. Wenn der
Schlitzplatteneinsatz nicht richtig in Position
ist, kann das Werkstück an den unebenen
Kanten anschlagen. Das kann zu einer
Verkantung und zu schweren Verletzungen
führen.
WARNUNG!
Die Säge nie ohne montierten
Schlitzplatteneinsatz (17) betreiben.
Entfernen Sie den Akku.
Fixieren Sie den Sägekopf in abgesenkter
Position.
Lösen Sie die sechs Schrauben (S-1),
mit denen der Schlitzplatteneinsatz (17)
befestigt ist. Verwenden Sie dazu den
mitgelieferten Innensechskantschlüssel
(38).
Stellen Sie den Schlitzplatteneinsatz (17)
so nah wie möglich zum Sägeblatt (bzw. zu
den Zähnen) ein. Der Einsatz darf das Blatt
nicht berühren.
Ziehen Sie die Schrauben (S-1) fest.
ANMERKUNG
Bei extremen Neigungswinkeln kann das
Sägeblatt leicht in den Platteneinsatz
schneiden.
Sägebetrieb
Hauptschalter (siehe Abbil-
dung T)
Um den Hauptschalter (3) betätigen zu
können, muss der Verriegelungshebel (2)
nach links gestellt werden. Halten Sie den
Hauptschalter (3) mit den Fingern fest und
stellen Sie den Verriegelungshebel (2) nach
links. Zum Starten der Säge ziehen Sie dann
am Hauptschalter (3).
Zum Anhalten der Säge lassen Sie den
Hauptschalter (3) los.
LED-Schattenlicht (siehe
Abbildung U)
WARNUNG!
Nicht in den Lichtstrahl blicken (auch
nicht aus der Entfernung). Gefahr schwerer
Verletzungen oder Verlust des Sehvermögens
beim Hineinblicken in den Lichtstrahl.
Das LED-Schattenlicht (U-1) wird mit dem
Schattenlichtschalter (31) unabhängig vom
Hauptschalter (3) der Gehrungssäge betätigt.
Wenn das Schattenlicht (U-1) mit dem
Schattenlichtschalter (31) eingeschaltet wird,
jedoch der Hauptschalter (3) ausgeschaltet
bleibt, leuchtet das Licht 1 Minute lang an
und schaltet sich dann automatisch aus.
Etwa 10 Sekunden nach dem Loslassen
des Hauptschalters (3) schaltet sich das
Schattenlicht (U-1) automatisch aus.

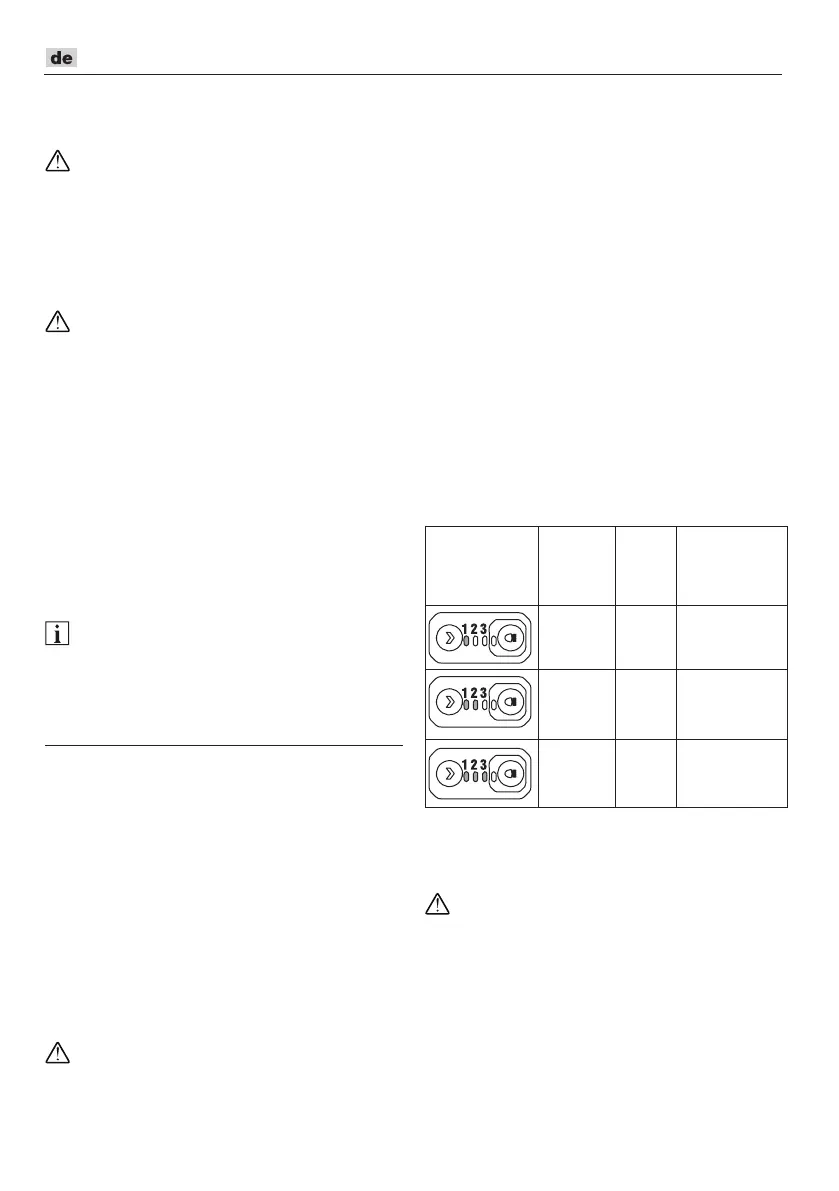

Drehzahleinstellung (siehe
Abbildung V)
Mit dem Drehzahlregler (33) können drei
Drehzahlstufen eingestellt werden. Drücken
Sie zur Auswahl der Geschwindigkeit den
Drehzahlregler (33). Die LED-Leuchten
unter den Zahlen geben die aktuelle
Geschwindigkeitsstufe an.
Kontrolll-
euchte
auf dem
Bedienfeld
Geschw. /min
(OPM)
Anwendung
1 1900 Aluminium
2 2580 Kunststoff
3 4000 Holz
Funktion des unteren
Sägeblattschutzes überprüfen
(siehe Abbildung W)
WARNUNG!
Akku von der Säge abnehmen.
Stellen Sie den Drehteller auf die 0°
Position ein und arretieren Sie ihn.
Arretieren Sie den Sägekopf möglichst nah
neben dem Anschlag.
Stellen Sie den Neigungswinkel auf die 0°
Position ein.
Spannen Sie das Werkstück
ordnungsgemäß ein. Die Dicke sollte der
